Мультиспектральная съёмка для сельского хозяйства

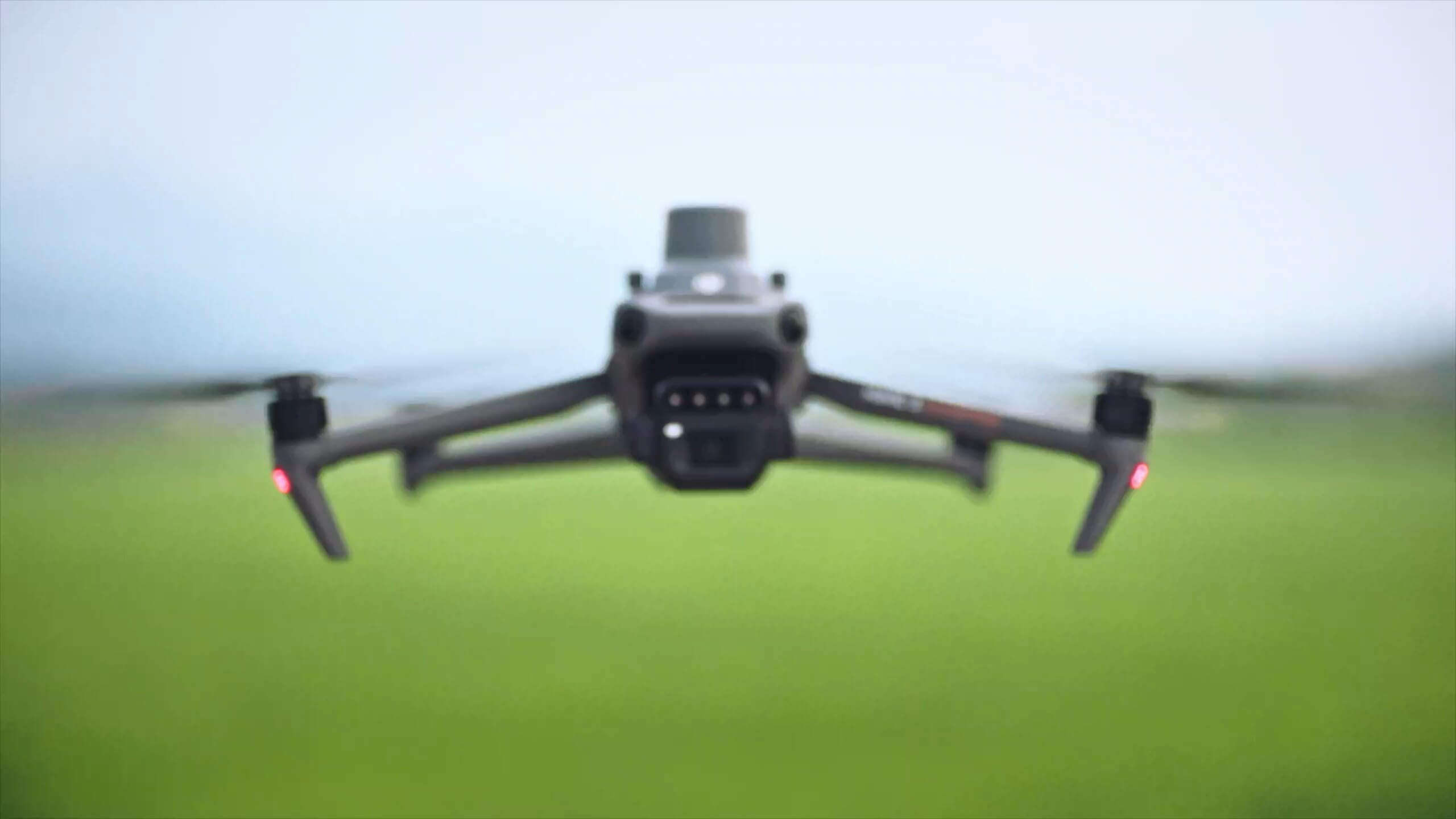

DJI Mavic 3M
Увидеть больше.
Понять состояние поля.
Mavic 3 Multispectral сочетает RGB-камеру 20 Мп, четыре спектральных канала и RTK. Снимайте участок, сравнивайте неоднородность растительности и получайте данные для дальнейшего анализа.
От изображения к данным
Общий вид поля.
Различия, которые стоит проверить.
RGB показывает привычную картину участка, а мультиспектральные снимки помогают сравнивать отражение растительности в разных диапазонах. Вместе они дают основу для карт и обследования выбранных зон.
Официальное видео DJI. Показанные программы, дополнительные аккумуляторы, RTK-инфраструктура и другое оборудование могут приобретаться отдельно.
Пять камер в одной системе
RGB и четыре канала.
Разные данные об одном участке.
RGB-камера с матрицей 4/3 и разрешением 20 Мп оснащена механическим затвором. Она подходит для детального визуального материала и построения ортофотопланов; фотографии сохраняются в JPEG или DNG.
Четыре одноканальные камеры по 5 Мп снимают зелёный, красный, красный край и ближний инфракрасный диапазоны. Мультиспектральные фотографии сохраняются в TIFF. Все пять камер синхронизированы по времени.
Мультиспектральный блок не является тепловизором. Канал NIR отражает ближнее инфракрасное излучение, а не температуру растений или почвы.
Зелёный диапазон
Красный диапазон
Красный край
Ближний инфракрасный

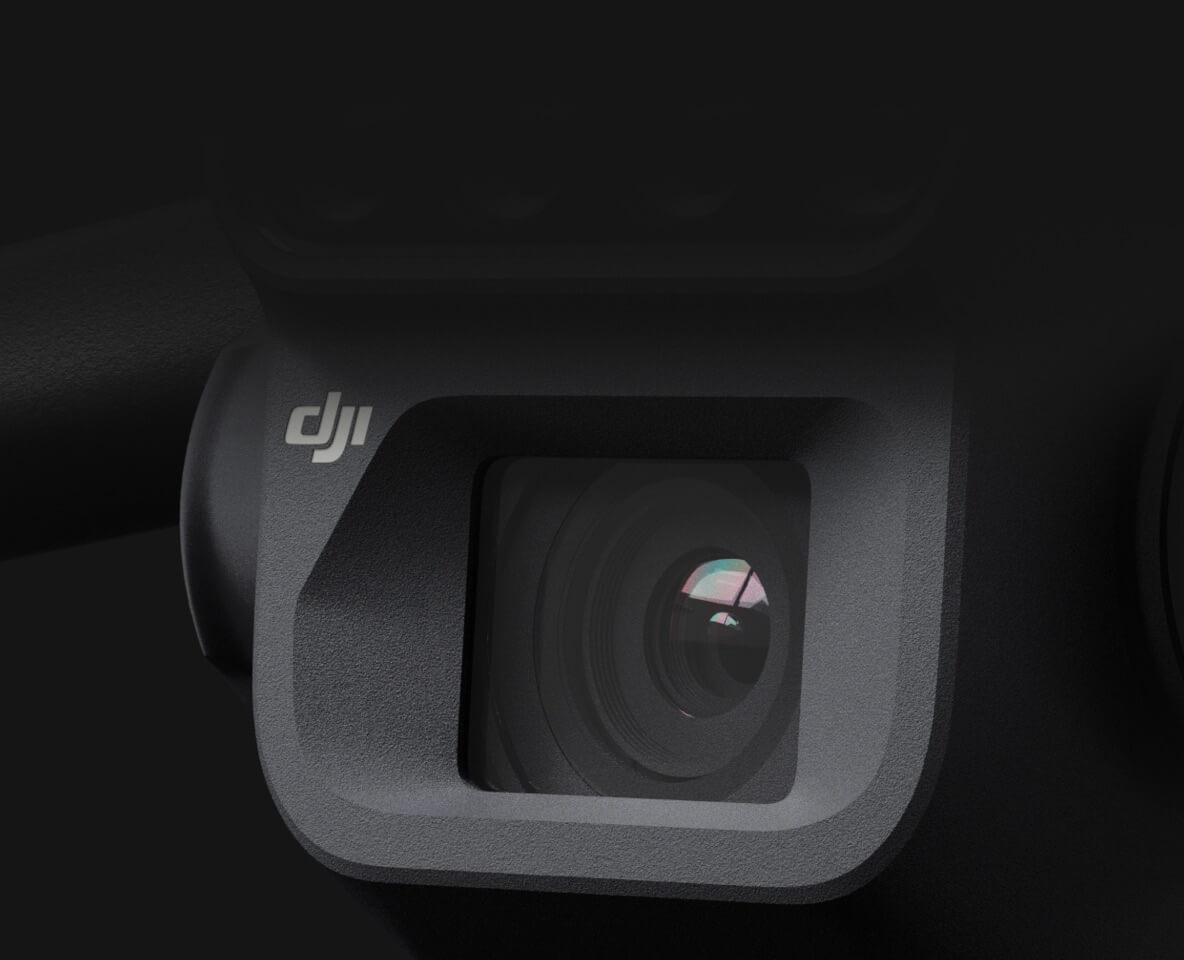

RGB-камера и качество исходного материала
Механический затвор.
Детали для карты участка.
Эквивалентное фокусное расстояние — 24 мм, диафрагма регулируется от f/2.8 до f/11. Механический затвор работает до 1/2000 с. Максимальный размер RGB-фото — 5280 × 3956 пикселей.
Для обычного видео доступны 4K/30 и Full HD/30 с кодированием H.264. Но для картографии ключевую роль играют фотографии, план маршрута, перекрытие кадров и качество обработки.
Механический затвор помогает уменьшить геометрические искажения при съёмке в движении. Он не заменяет корректную высоту, экспозицию и перекрытие маршрута.
Датчик освещённости
Сравнивайте участки.
Учитывайте свет.
Встроенный датчик солнечного света записывает данные освещённости вместе со снимками. При реконструкции они используются для световой компенсации и помогают повысить сопоставимость данных.
Не закрывайте датчик
Он должен оставаться открытым. По FAQ DJI, при перекрытом датчике получение растительных индексов, включая NDVI, нарушается.
Выбирайте освещение
Для мультиспектральной съёмки DJI рекомендует хорошие условия света и высоту солнца не ниже 30°. Разные условия освещения влияют на сравнение вылетов.
Проверяйте обработку
Исходные снимки содержат цифровые значения DN. Готовую карту отражения или индексную карту получают в процессе обработки; это не один и тот же вид данных.
Геопривязка и синхронизация
RTK для координат.
Синхронизация для снимков.

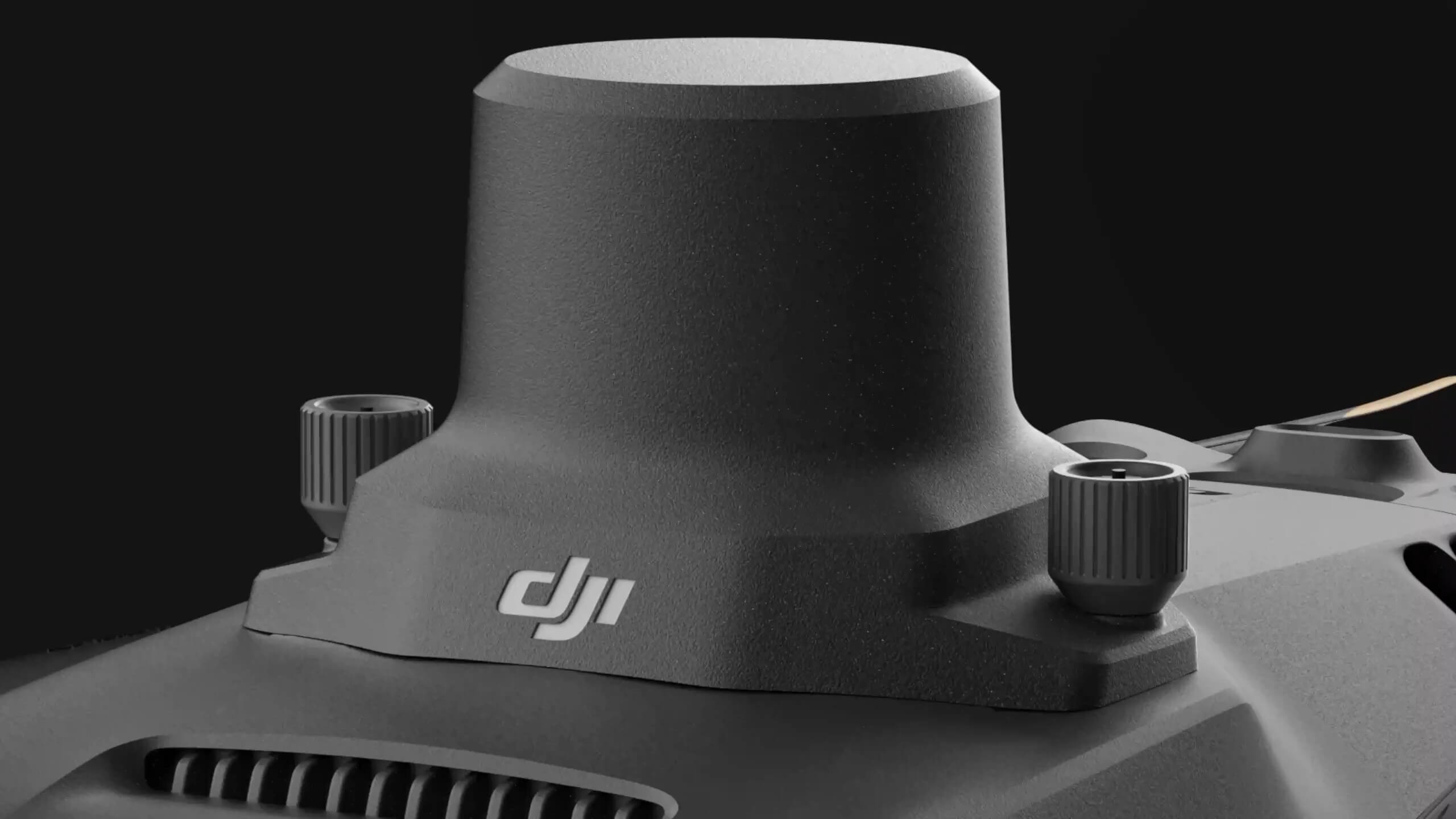

RTK-модуль входит в стандартную конфигурацию Mavic 3M. Для фиксированного RTK-решения заявлена точность позиционирования 1 см + 1 ppm по горизонтали и 1,5 см + 1 ppm по вертикали.²
Система синхронизирует полётный контроллер, камеры и RTK, учитывая положение центра съёмки каждой камеры. Сетевые RTK-поправки можно получать через интернет-подключение пульта; также поддерживается D-RTK 2.
Точность RTK-позиционирования не равна точности каждого пикселя итоговой карты. На результат влияют поправки, условия съёмки, обработка и контроль качества.
Высота и размер пикселя на земле
Какая детальность
получится на снимке?
Расчёт GSD по формулам из FAQ DJI: для RGB — H/37,2 см/пиксель, для мультиспектральных камер — H/21,7. H — высота съёмки над поверхностью в метрах.³
Пример для вертикальной съёмки и ровного участка. При изменении рельефа меняется высота над землёй и GSD.
Это размер участка земли, соответствующего одному пикселю. Он не является точностью координат карты или гарантией обнаружения объекта.
Индексы растительности
Выделите неоднородность.
Проверьте причину на месте.
Mavic 3M поддерживает просмотр индексов растительности, включая NDVI, в реальном времени на пульте. Для карт и дальнейшего анализа применяются DJI Terra, SmartFarm и совместимые процессы обработки.
NDVI, NDRE и GNDVI используют разные сочетания доступных диапазонов. Карты помогают находить участки с отличающимся состоянием растительности и планировать наземное обследование.
Индекс сам по себе не устанавливает причину изменения: на него влияют культура, стадия роста, почва, освещение и другие факторы. Решения об обработке и нормах внесения требуют агрономической проверки.
Рабочий процесс
Маршрут. Снимки.
Карта и обследование.
1. Подготовьте маршрут
В DJI Pilot 2 можно импортировать границы и задания KML/KMZ. Для полёта с учётом рельефа поддерживается импорт DSM.
2. Проверьте данные
До основного задания проверьте RTK-статус, экспозицию, свободное место на microSD и открытый датчик света. Выполните пробную съёмку.
3. Обработайте материал
Постройте карту в подходящем ПО, сравните зоны и подтвердите выводы на земле. Лицензии программ, доступ к сервисам и поправкам подбираются отдельно.
DJI заявляет до 200 га за вылет в определённом тесте: 217 м над поверхностью, 15 м/с, перекрытие 70% вдоль и 60% поперёк маршрута, солнце и отсутствие ветра. Это не универсальная производительность и не рекомендация высоты полёта.⁴
Полёт и связь
До 43 минут.
Планируйте запас на возвращение.
Максимальное время полёта измерено при 36 км/ч у уровня моря, без ветра, до полного разряда. Реальное время задания зависит от маршрута, ветра, температуры и запаса энергии.¹
O3 Enterprise обеспечивает связь до 15 км FCC или 8 км CE/SRRC/MIC в испытаниях без препятствий и помех. Это дальность радиосвязи в одну сторону, а не рабочий радиус с возвращением.⁵
Круговой обзор препятствий зависит от освещения и фактуры поверхности. Дрон не водонепроницаемый. Датчики не гарантируют обнаружение всех препятствий.
Главное в цифрах
Характеристики Mavic 3M
| RGB-камера | CMOS 4/3; 20 Мп; механический затвор |
|---|---|
| RGB-объектив | Экв. 24 мм; f/2.8–f/11 |
| Механический затвор | До 1/2000 с |
| RGB-фото / видео | JPEG, DNG; до 4K/30 H.264 |
| Мультиспектральные камеры | 4 × 5 Мп; G / R / RE / NIR |
| Мультиспектральные фото | TIFF; 2592 × 1944 |
| Позиционирование | RTK-модуль в стандартной конфигурации; необходим источник поправок |
| RTK Fixed | Горизонталь 1 см + 1 ppm; вертикаль 1,5 см + 1 ppm² |
| Время полёта | До 43 минут в испытаниях DJI¹ |
| Масса | 951 г с пропеллерами и RTK по спецификации |
| Максимальная взлётная масса | 1050 г |
| Размер в сложенном виде | 223 × 96,3 × 122,2 мм без пропеллеров |
| Связь | O3 Enterprise; 15 км FCC / 8 км CE, SRRC, MIC⁵ |
| Пульт | DJI RC Pro Enterprise; экран 5,5″, 1920 × 1080, до 1000 нит |
| Приложение | DJI Pilot 2 |
| Батарея | 5000 мА·ч; 15,4 В; 77 Вт·ч |
| Хранение на дроне | microSD; встроенная память отсутствует |
| Температура эксплуатации | −10…40 °C |
| Водозащита | Дрон не водонепроницаемый |
Подготовка комплектации
Дрон — часть системы.
Подберите остальное под задачу.
DJI Mavic 3 Multispectral
При запросе комплекта стоит уточнить:
- Состав поставки с RTK-модулем и пультом RC Pro Enterprise
- Количество батарей, зарядный хаб и адаптер питания
- Подходящую microSD: у дрона нет встроенного хранилища
- Источник RTK-поправок и интернет на пульте
- ПО обработки, лицензии и доступность сервисов
Цена, наличие и точный состав уточняются при подборе. RTK-модуль не означает наличие базовой станции или оплаченного сервиса поправок.
Запросить комплектацию →Перед выбором
Mavic 3M — это тепловизионный дрон?
Нет. Он объединяет RGB-камеру и четыре мультиспектральных канала. NIR относится к ближнему инфракрасному диапазону и не является измерением температуры.
Можно использовать обычный пульт от Mavic 3?
Потребительские пульты серии Mavic 3 не подходят. DJI указывает совместимость с пультом Mavic 3 Enterprise; состав конкретной поставки нужно уточнить.
RTK уже входит в стандартную конфигурацию?
Да, модуль входит. Для фиксированного решения нужны подходящие поправки и условия приёма. Базовая станция или подписка на сетевой сервис не следуют автоматически из наличия модуля.
Нужно ли устанавливать 4G-модем для сетевого RTK?
Не обязательно. Пульт может получать интернет через Wi-Fi и подключаться к сетевому RTK. Доступ к самому сервису поправок нужно организовать отдельно.
Есть встроенная память для снимков?
У дрона встроенное хранилище не заявлено. Используйте подходящую microSD. Память пульта — отдельное хранилище и не заменяет карту в дроне.
Датчик света можно закрыть аксессуаром?
Нет. Датчик должен оставаться открытым и неповреждённым: его данные нужны для корректной обработки мультиспектрального материала.
NDVI показывает точную причину проблемы растений?
Нет. Он помогает выделить различия. Причины и необходимые агрономические действия проверяют с учётом культуры, стадии роста и наземного обследования.
Можно летать под дождём?
Дрон не водонепроницаемый. Съёмку планируют в подходящих погодных условиях по руководству.
200 га доступны при любой высоте?
Нет. Это результат определённой тестовой конфигурации DJI. На реальную производительность влияют высота, GSD, перекрытие, рельеф, ветер и запас на возвращение.
Лицензия программы входит в любой комплект?
Не следует считать её включённой автоматически. ПО, доступ к сервисам, лицензии и региональную доступность нужно уточнять для конкретной поставки.
DJI Mavic 3 Multispectral
Соберите данные.
Увидьте различия.
Поможем подобрать комплект для мультиспектральной съёмки и обработки материалов.
