Камера и цифровая видеосвязь для FPV-сборки
DJI O4 Air Unit
Лёгкая сборка.
Полёт в деталях.
Записывайте до 4K/60 и получайте изображение в совместимых очках через систему O4. Компактный передатчик и камера — для проектов, где важны масса и место в раме.
Съёмка и управление — разные потоки
Запись в 4K.
Изображение в очках — в Full HD.
Матрица CMOS 1/2″ записывает видео до 4K/60 прямо на модуль. Изображение для пилотирования передаётся отдельно — до 1080p/100. Разрешение записи не означает передачу 4K в очки.
23 ГБ внутри
У обычного O4 Air Unit встроено 23 ГБ памяти. Карты microSD не поддерживаются: переносите отснятый материал и освобождайте место перед следующей съёмкой.
RockSteady или обработка после полёта
Доступна стабилизация RockSteady 3.0+. Для последующей обработки в Gyroflow отключите EIS и выберите широкий угол обзора до записи.
Компактный формат
Каждый грамм
имеет значение.

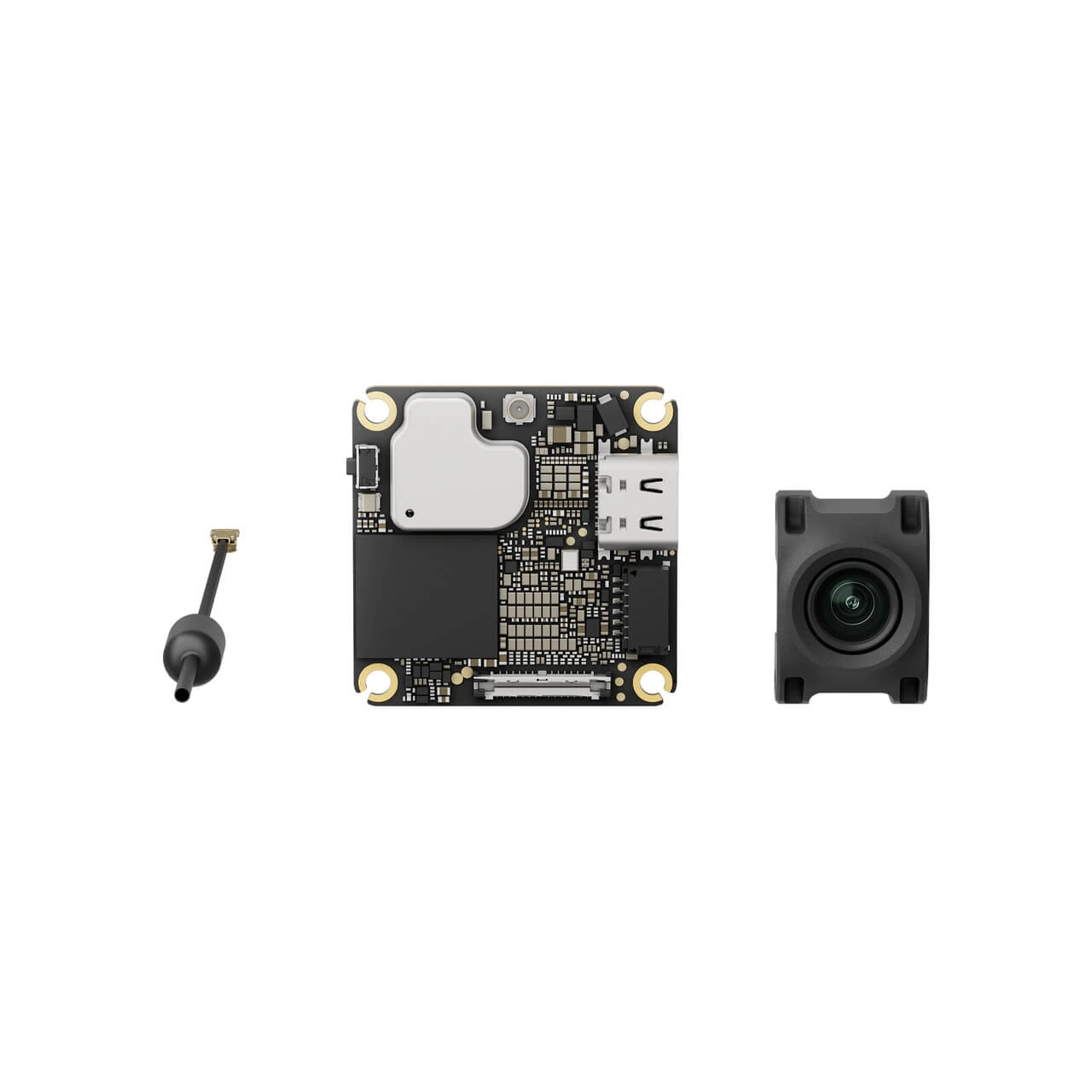

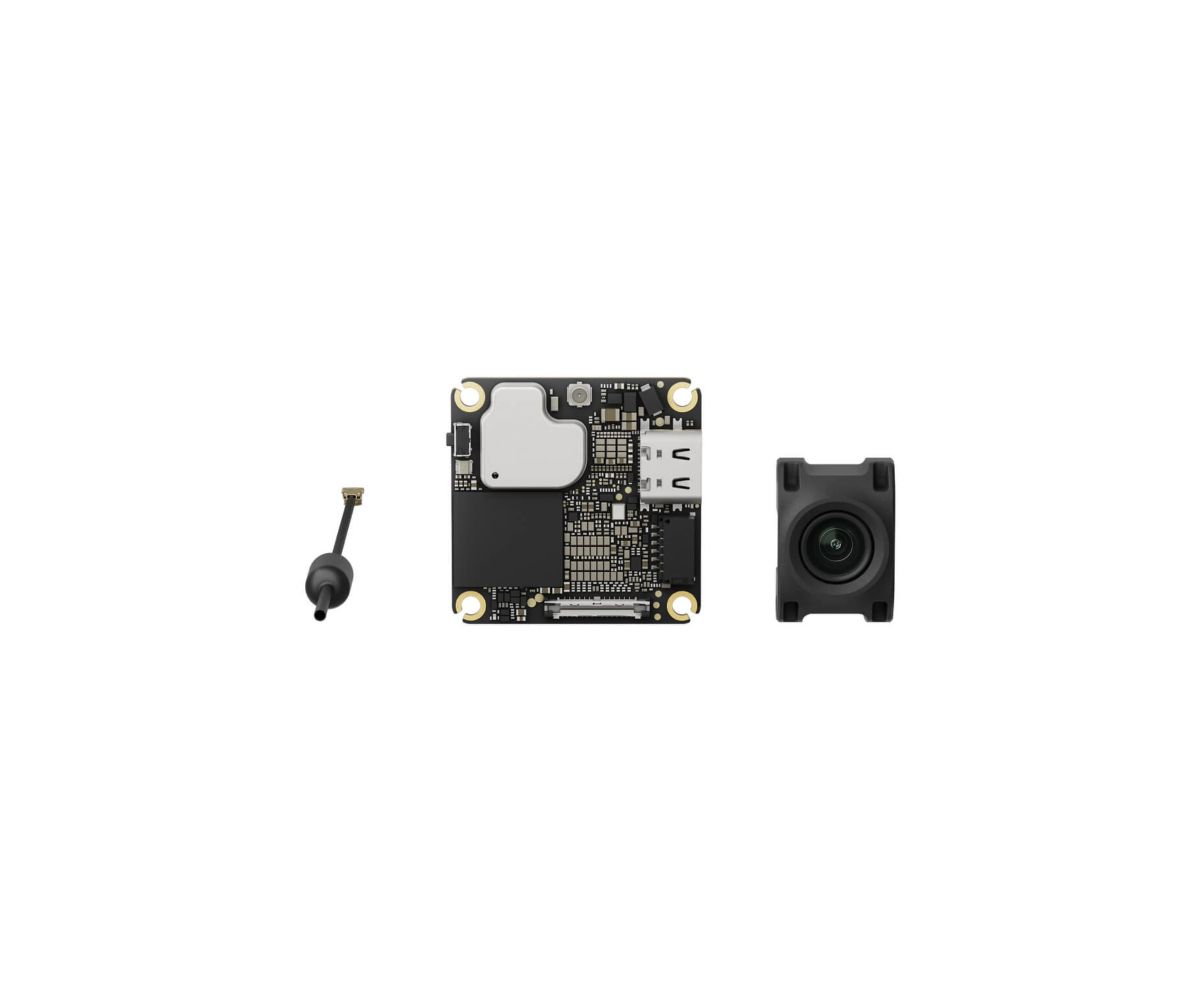

Передатчик размером 30 × 30 × 6 мм и небольшая камера помогают разместить систему в компактной FPV-сборке. DJI рекомендует обычную версию для рам 2″ и меньше, но окончательную совместимость определяет геометрия конкретной рамы.
Масса передатчика с камерой — около 8,2 г без крепления объектива. С креплением — около 9,2 г; антенна добавляет примерно 0,75 г¹.
Заранее проверьте место под камеру, длину коаксиального кабеля, крепление передатчика и обдув. Рекомендованный размер рамы не заменяет проверку размеров.
Цифровая передача O4
Быстрый отклик.
С учётом ваших очков.
Система использует H.265 и поддерживает трансляцию до 1080p/100. Минимальная задержка зависит от очков и режима: у обычной версии — от 20 мс с Goggles 3, у Pro — от 15 мс².
Обычный режим
Подбирайте параметры записи, передачи и стабилизации под съёмку. Низкая задержка и максимальное разрешение записи доступны не в любом сочетании настроек.
Racing Mode
Гоночный режим доступен с Goggles 3 и N3. Запись и передача фиксируются на 1080p/100, а выбор каналов становится ручным. Поэтому одновременно обещать Racing и 4K-запись нельзя.
Предел связи обычной версии: до 10 км FCC или 6 км CE/SRRC; у Pro — до 15 км FCC или 8 км CE/SRRC с Goggles 3/N3³. Это результаты испытаний связи на открытой местности без помех, а не гарантированная дальность полёта.
Два модуля одной серии
O4 Air Unit или Pro?
Компактность или возможности камеры.
Обычная версия легче и подходит для компактных проектов. Pro предлагает более крупную матрицу, запись 4K/120 и 10-битный D-Log M, но требует больше места и иной схемы питания.
| Параметр | O4 Air Unit | O4 Air Unit Pro |
|---|---|---|
| Матрица | CMOS 1/2″ | CMOS 1/1,3″ |
| Максимальная запись | 4K/60 | 4K/120 в 16:9 |
| Цвет | Normal | Normal и 10-битный D-Log M |
| Масса с камерой¹ | Около 8,2 г | Около 32 г |
| Передатчик | 30 × 30 × 6 мм | 33,5 × 33,5 × 13 мм |
| Питание | 3,7–13,2 В | 7,4–26,4 В |
| Память | 23 ГБ, без microSD | 4 ГБ и microSD до 512 ГБ |
| Антенны | 1, схема 1T1R | 2, схема 2T2R |
| Минимальная задержка с Goggles 3² | 20 мс, Racing | 15 мс, Racing |
Масса в таблице не включает антенны; у обычной версии также исключено крепление объектива. Перед заменой O3 или другого модуля проверьте совместимость каждого аксессуара: она не универсальна.
Очки и управление
Проверьте связку
до покупки.
Выберите модель модуля и очков. Ниже — совместимый пульт DJI и задержка по данным производителя для соответствующей комбинации.
Совместимый пульт DJI
DJI FPV Remote Controller 3От 20 мс в Racing Mode, 1080p/100.
Гоночный режим доступен. Для пульта DJI настройте SBUS на полётном контроллере.
Совместимость предполагает актуальные прошивки. Для использования пультов DJI полётный контроллер должен поддерживать и быть настроен на SBUS. Сторонний пульт требует отдельного приёмника соответствующего протокола; сторонние FPV-очки не поддерживаются. RC Motion не входит в приведённые связки управления.
Для самостоятельной FPV-сборки
Камера и связь.
Платформу выбираете вы.

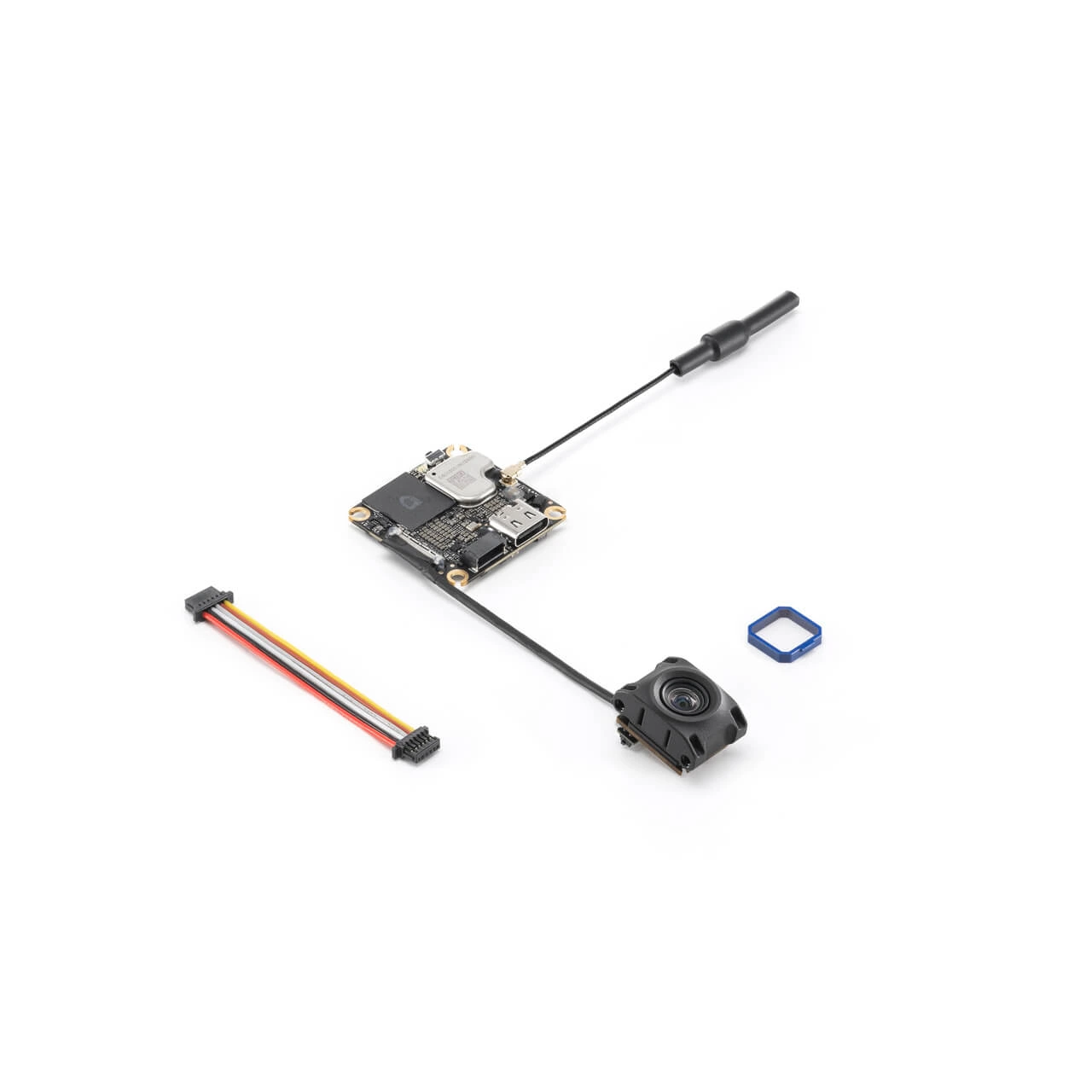

В основной комплект O4 Air Unit входят передатчик, камера, антенна и кабель 3-в-1. Очки, управление, полётный контроллер и питание нужны отдельно.
Система поддерживает Betaflight 4.3.0 и новее. Canvas Mode и Betaflight OSD позволяют выводить данные полётного контроллера в очках. Набор функций зависит от прошивки и настройки сборки.
Совместимость разъёмов сама по себе не подтверждает правильное питание и разводку кабеля. Сверяйте их с инструкциями модуля и полётного контроллера.
Подготовка к установке
Посмотрите монтаж.
Сверьте свою сборку.
Официальная инструкция DJI по установке серии O4 Air Unit. Состав и размещение компонентов зависят от версии модуля и рамы.
До монтажа
Проверьте напряжение питания, размеры, длину кабелей и расположение антенны. У обычной версии и Pro разные пределы входного напряжения.
Перед первым запуском
Активируйте модуль и обновите прошивку через DJI Assistant 2 (Consumer Drones Series). Для активации модулю требуется внешнее питание; одного USB-подключения недостаточно.
Перед полётом
Выполните сопряжение, настройте полётный контроллер и проверьте управление, OSD и запись. Обеспечьте охлаждение модуля, особенно при работе на столе без потока воздуха.
Выберите свою версию
Для компактного FPV
или съёмки на Pro.
Лёгкая сборкаDJI O4 Air Unit
Матрица 1/2″, до 4K/60, 23 ГБ памяти. Для проектов с небольшим запасом массы и места.
Посмотреть O4 Air Unit →

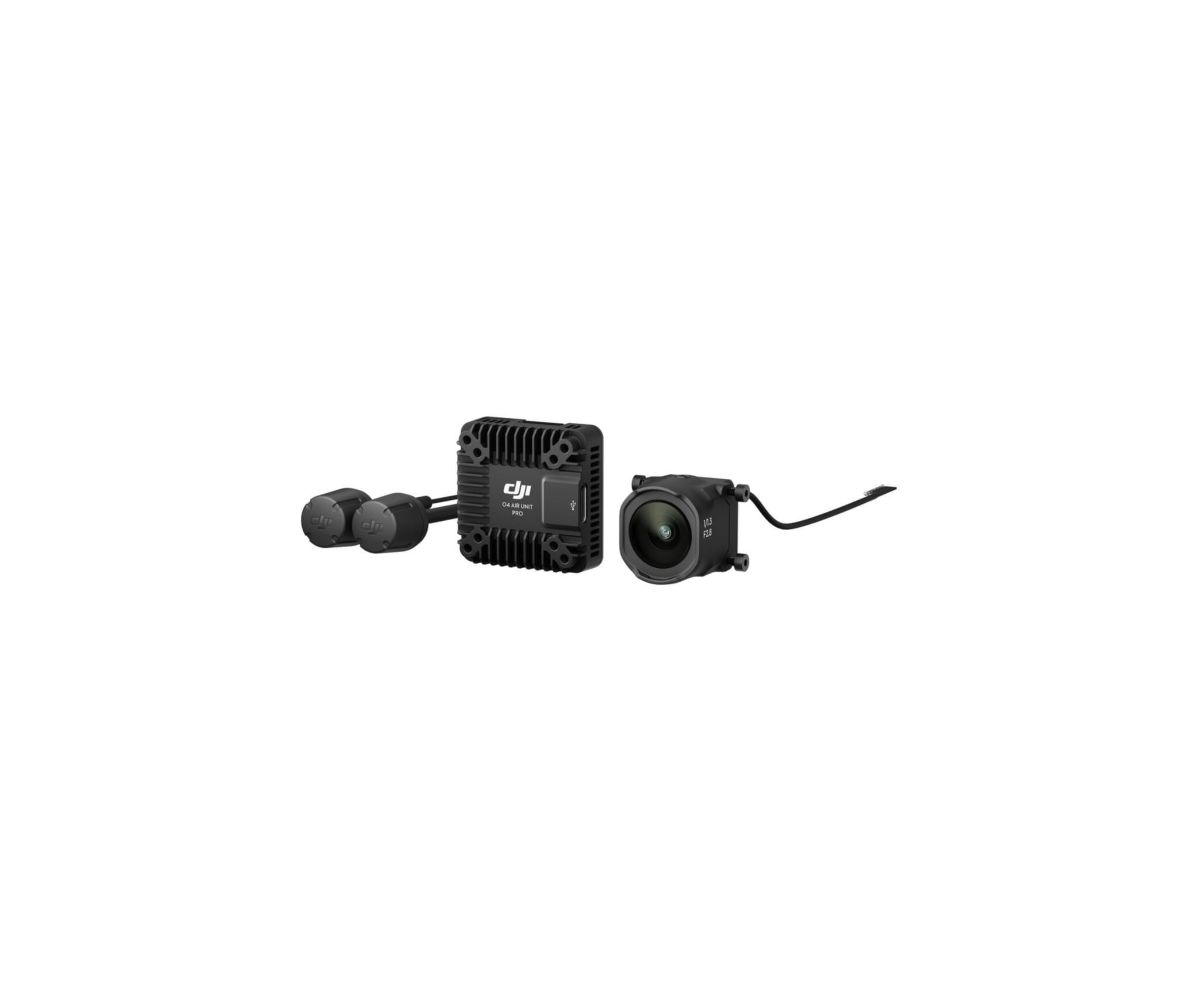

Расширенные возможности камерыDJI O4 Air Unit Pro
Матрица 1/1,3″, до 4K/120, D-Log M и microSD. Для сборки с подходящими рамой, питанием и охлаждением.
Посмотреть O4 Air Unit Pro →Цена, наличие, полный состав и условия гарантии — в карточке выбранного товара. Очки, пульт и полётная платформа приобретаются отдельно, если они явно не указаны в комплекте.
Перед выбором
Можно ли смотреть 4K в очках?
Нет. 4K — разрешение записи на модуль. Видеопередача в очки поддерживается до 1080p/100.
Какой пульт нужен к Goggles 3 или N3?
Для управления через оборудование DJI — FPV Remote Controller 3. С Goggles 2 или Integra используют FPV Remote Controller 2. Полётный контроллер настраивается на SBUS.
В обычном O4 Air Unit есть D-Log M?
Нет. D-Log M и запись до 4K/120 относятся к версии Pro. Обычная версия записывает до 4K/60 в цвете Normal.
Можно ли поставить карту памяти?
В обычном O4 Air Unit — нет: доступна встроенная память 23 ГБ. Pro имеет 4 ГБ внутри и поддерживает microSD до 512 ГБ.
Racing Mode позволяет записывать 4K?
Нет. Он фиксирует запись и передачу на 1080p/100 и доступен с Goggles 3 или Goggles N3.
Как подготовить видео для Gyroflow?
До съёмки отключите EIS в меню очков и выберите Camera FOV: Wide. При включённой RockSteady используется стандартный угол обзора.
O4 Air Unit — это готовый дрон?
Нет. Это камера и модуль цифровой видеосвязи для установки на совместимую FPV-платформу. Рама, полётный контроллер, питание, очки и управление подбираются отдельно.
DJI O4 Air Unit
Соберите свой FPV.
Смотрите на полёт иначе.
Поможем сравнить версии и проверить связку модуля, очков и управления.
