Беспроводная видеосвязь для съёмочной группы
DJI SDR
Transmission 2
Один кадр.
Вся команда на связи.
Компактный трансивер переключается между передачей и приёмом. Соберите линию от камеры к монитору или распределите изображение на несколько принимающих устройств — с поддержкой DCI 4K/60 и 10-битного HDR.
Общий взгляд на съёмочную площадку
Кадр у оператора.
Контроль у команды.
Покажите режиссёру и другим участникам группы изображение с камеры. SDR Transmission 2 объединяет передачу видео, мониторинг и управление совместимым оборудованием.
Официальное видео DJI. Показанные камеры, мониторы, стабилизаторы и дополнительные аксессуары приобретаются отдельно, если не указаны в составе выбранного набора.
Качество изображения и задержка
Детали в кадре.
Быстрая обратная связь.
Система поддерживает DCI 4K и 4K UHD с частотой до 60 кадров/с, 10-битный HDR и кодирование H.265. Максимальный битрейт кодирования — 50 Мбит/с; фактический зависит от условий связи и дистанции.
Минимальная задержка передачи составляет 35 мс в испытаниях DJI с сигналом 1080p/60 и 4K/60. К ней добавляется задержка камеры и экрана: это не полное время от события перед объективом до изображения на мониторе.¹
Параметры мониторинга не заменяют возможности записи самой камеры. Перед работой проверьте формат её видеовыхода и совместимость дисплея.
Одинаковый модуль — разные роли
Один передаёт.
До восьми принимают.
Каждый трансивер назначается передатчиком TX или приёмником RX. Один TX может работать с восемью RX, чтобы несколько участников группы получали изображение и доступные функции управления.²
Один трансивер
Дополняет уже имеющуюся систему SDR Transmission 2. Для отдельной линии с TX и RX потребуется второй модуль.
Два в Combo
Один модуль можно использовать у камеры, второй — у монитора. Питание, экран и видеокабели подбираются отдельно.
Несколько групп
DJI рекомендует до пяти камер на площадке. Реальная конфигурация зависит от радиообстановки и числа одновременно работающих устройств.²
Auto Channel 2.0
Каналы под условия.
Связь под задачу.
Auto Channel 2.0 помогает системе выбирать рабочий канал с учётом радиообстановки. Качество канала можно оценивать по диаграмме в меню трансивера и в DJI Ronin: зелёный цвет обозначает хорошее качество, красный — плохое.
Для SDR Transmission 2 заявлена дальность до 4 км в режиме CE. Это результат испытаний одного TX и одного RX на открытом пространстве без препятствий и помех, а не гарантированная дистанция на любой площадке.³
Диапазоны 2,4 и 5 ГГц и доступность DFS зависят от региона. При работе рядом с радиомикрофонами в 2,4 ГГц может потребоваться другой канал.
Разъёмы и форматы
Сначала сигнал.
Затем нужный порт.
У основного трансивера есть HDMI и два USB-C с разными функциями. Плата Expansion Plate добавляет SDI и дополнительные подключения, но не передаёт 4K.⁴
HDMI
Вход или выход видеосигнала на основном трансивере — в зависимости от роли TX/RX. Поддерживает DCI 4K и 4K UHD до 60 кадров/с.
USB-C
Нижний порт поддерживает DisplayPort, питание, подключение приложения и совместимых устройств. Верхний USB-C предназначен для питания PD, а не для видеосигнала.
SDI через плату
Разъём находится на отдельной Expansion Plate. Видеовход и выход платы работают до 1080p/60; для 4K используйте основной модуль.
Одинаковая форма USB-C не означает одинаковые функции. Кабель должен поддерживать нужный режим передачи сигнала.
Проверьте схему подключения
Что получит монитор?
Выберите сигнал камеры и порт на принимающей стороне. Подсказка показывает ограничение интерфейса; совместимость конкретной камеры, кабеля и экрана проверяется отдельно.
Через HDMI основного приёмника.
Нужны совместимые устройства и видеокабели.
Мониторинг и экосистема Ronin
Просмотр на экране.
Управление в приложении.

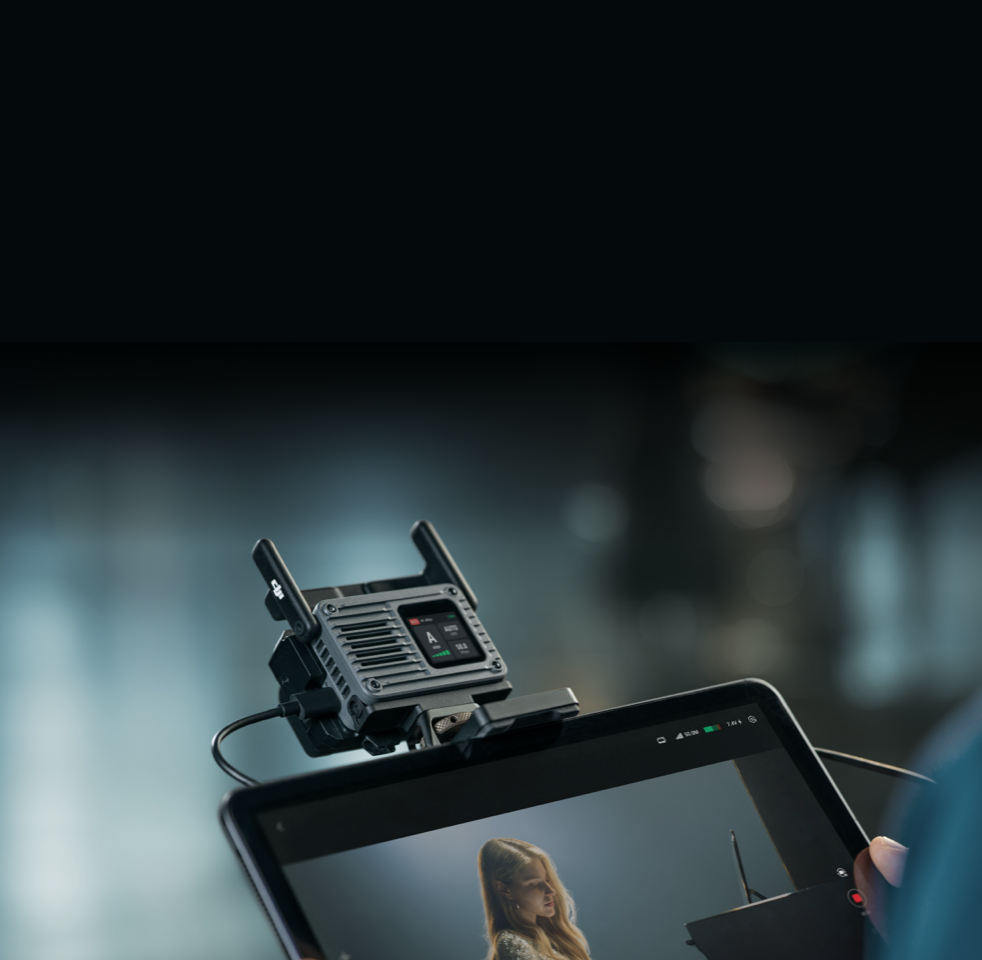

Совместимый смартфон или планшет подключается кабелем к трансиверу RX и работает с приложением DJI Ronin. Видеосвязь от камеры до приёмника идёт по SDR; телефон не заменяет принимающий модуль.
Поддерживаются RS 5, RS 4 Pro, RS 4, RS 3 Pro, Ronin 2 и Master Wheels с подходящими подключениями. Доступны функции управления стабилизатором, включая виртуальный джойстик, Force Mobile и возврат в центральное положение.
Управление камерой, изменение параметров и Mirror Control зависят от модели камеры и кабелей. Для старших подключений могут потребоваться отдельные кабели USB-C — CAN или USB-C — 4-pin. Прямое подключение DJI Focus Pro не поддерживается.⁵
Подготовка к съёмочному дню
Питание и крепление.
Без сюрпризов в комплекте.
NP-F
Комплектный адаптер позволяет использовать аккумуляторы серии NP-F. Это крепление и интерфейс питания; самого аккумулятора в стандартном наборе нет.
USB-C PD
DJI указывает совместимый PD-адаптер с выходной мощностью от 65 Вт. Его и подходящий источник питания нужно подготовить отдельно.
136 г на модуль
Масса указана с антеннами. Батарея, крепление и другие аксессуары добавляют вес. Не перекрывайте вентиляцию корпуса при монтаже.
Антенны несъёмные; сторонние антенны не поддерживаются. Рабочая температура — −10…40 °C. Продолжительность работы зависит от питания и подключённой нагрузки.
Главное в цифрах
Характеристики
| Тип устройства | Трансивер с переключением TX / RX |
|---|---|
| Видеосигнал | DCI 4K / 4K UHD / 1080p — до 60 кадров/с |
| Цвет | 10-битный HDR |
| Кодек / битрейт | H.265; кодирование до 50 Мбит/с¹ |
| Минимальная задержка | 35 мс; без камеры и экрана¹ |
| Дальность | До 4 км CE в условиях испытаний³ |
| Приёмники на один TX | До 8 RX² |
| HDMI основного модуля | Вход / выход; поддерживает 4K |
| Верхний USB-C | Питание PD; не видеопорт |
| Нижний USB-C | DP вход / выход, питание, приложение и служебные функции |
| SDI | Через отдельную Expansion Plate; до 1080p/60⁴ |
| Выходной звук | PCM, стерео, 16 бит / 48 кГц |
| Питание | NP-F через адаптер либо совместимое USB-C питание; PD-адаптер от 65 Вт |
| Масса трансивера | Около 136 г с антеннами |
| Габариты трансивера | 76 × 61 × 25 мм; без антенн и адаптера на башмак |
| Рабочая температура | −10…40 °C |
| Expansion Plate / клетка | Около 105 г / 91 г; приобретаются отдельно |
Три варианта на нашем сайте
Модуль, Combo
или набор расширения?
Выберите основу системы или дополнение к уже имеющейся. Одиночный трансивер, два модуля Combo и набор аксессуаров решают разные задачи.

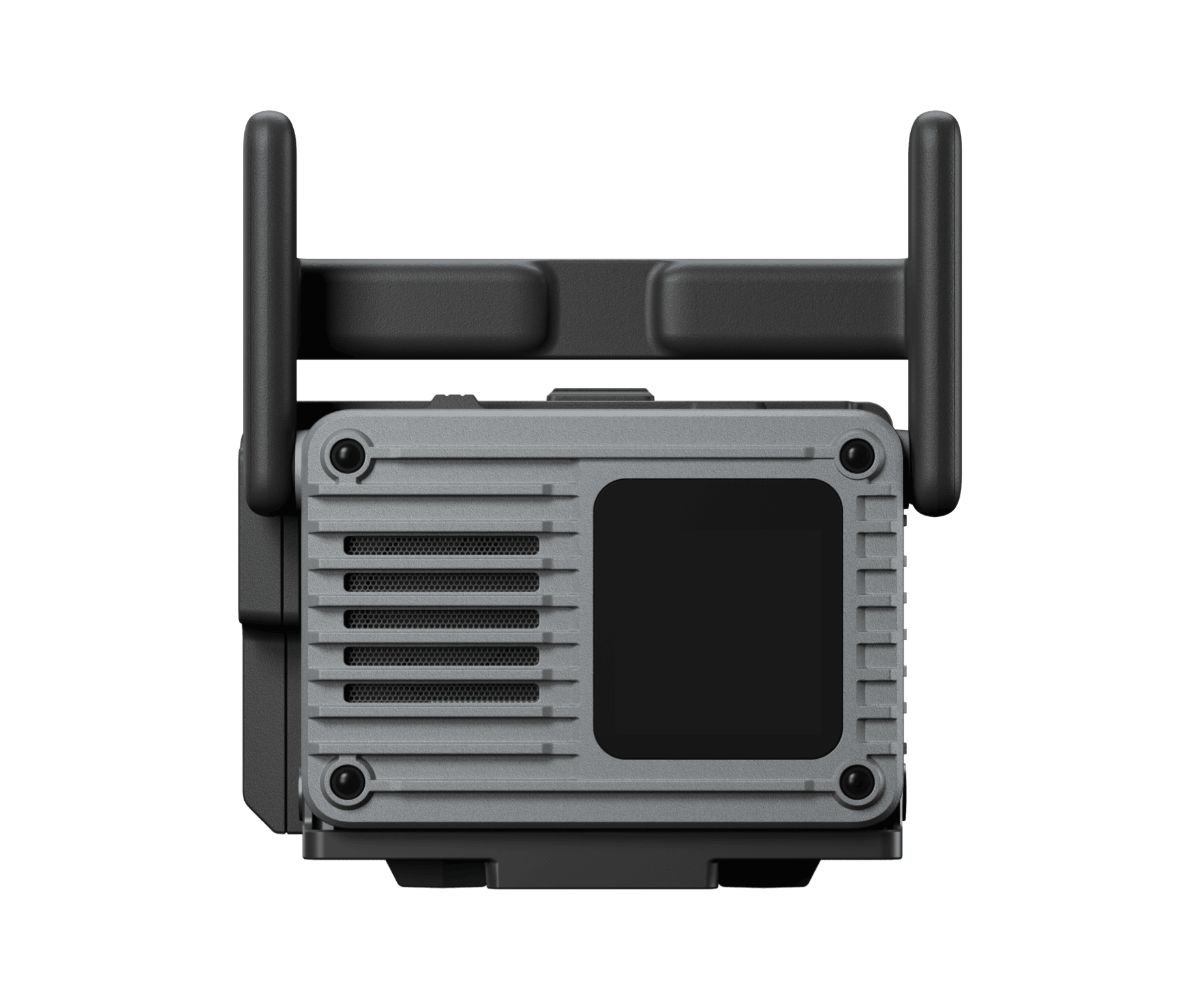

Один трансиверSDR Transmission 2
Чтобы дополнить систему второй версии или собрать конфигурацию из отдельных модулей.
- 1 трансивер с переключением TX/RX
- 1 адаптер на холодный башмак
- 1 NP-F адаптер без батареи
- 1 USB-C кабель обновления прошивки
Два трансивераSDR Transmission 2 Combo
Для передающей и принимающей сторон одной линии видеосвязи.
- 2 одинаковых трансивера TX/RX
- 2 адаптера на холодный башмак
- 2 NP-F адаптера без батарей
- 2 USB-C кабеля обновления прошивки

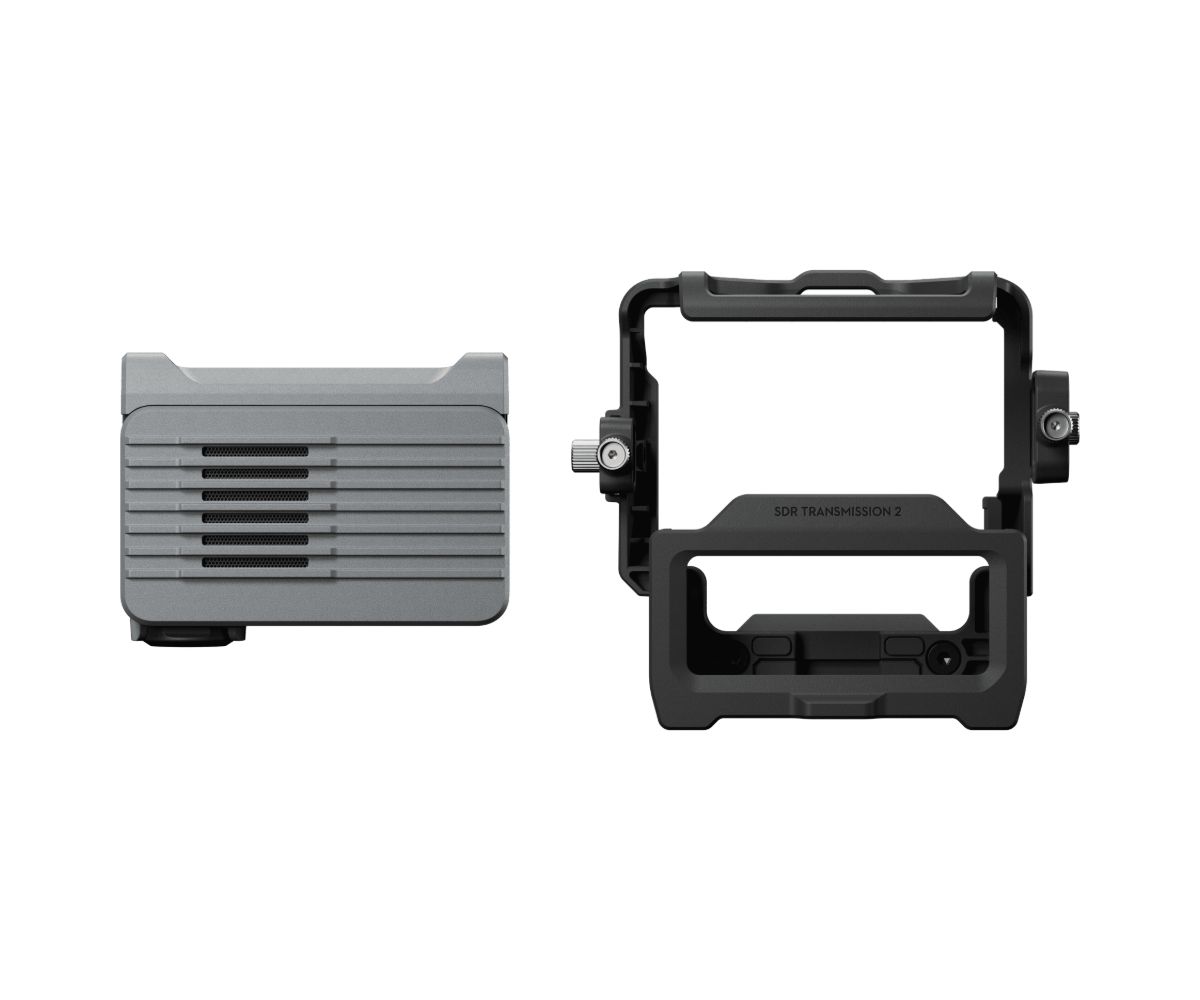

Без трансивераExpansion Accessory Kit
Для расширения подключений и крепления уже имеющегося SDR Transmission 2.
- Expansion Plate с SDI
- Клетка и адаптер на холодный башмак
- Кабель D-TAP — USB-C, 50 см
- Шестигранный ключ 2 мм
Цена, наличие, гарантия и полный состав указаны в карточках товаров. Аккумуляторы NP-F, сетевые PD-адаптеры, мониторы и видеокабели не входят в эти наборы, если явно не указаны отдельно. Кабель обновления прошивки не следует автоматически считать подходящим для любого видеоподключения.
Перед выбором
В одиночной версии уже есть TX и RX?
Нет. В ней один трансивер, который назначается либо TX, либо RX. Для линии от камеры к отдельному приёмнику нужны два модуля; в Combo они включены.
Нужен ли приёмник для просмотра на смартфоне?
Да. Совместимый телефон или планшет подключается кабелем к трансиверу RX и работает с DJI Ronin. Кабель приобретается отдельно; совместимость мобильного устройства проверяется заранее.
SDI есть на самом трансивере?
Нет. SDI находится на дополнительной Expansion Plate. Через плату поддерживается до 1080p/60, без 4K-входа и выхода.
Что произойдёт с 4K, если монитор принимает SDI?
При 4K на HDMI передатчика система может вывести 1080p через SDI платы на приёмнике. Это понижение разрешения; 4K на SDI не сохраняется.
35 мс — вся задержка на мониторе?
Нет. Это минимальная задержка передачи в испытаниях DJI. Камера, дисплей и их обработка изображения добавляют собственную задержку.
Будет ли работать со старым SDR Transmission?
Нет. SDR Transmission 2 нельзя соединить с DJI SDR Transmission первого поколения или DJI Transmission. При совместной работе на площадке их центральные частоты не должны перекрываться.
Аккумуляторы входят в Standard и Combo?
Нет. Включены NP-F адаптеры, а не аккумуляторы. Совместимые батареи или USB-C PD-питание, мониторы и необходимые видеокабели подбираются отдельно.
Поддерживается ли DJI Focus Pro?
Прямое подключение Focus Pro не поддерживается. Возможности управления камерой и стабилизатором нужно проверять для конкретной совместимой конфигурации Ronin.
Можно заменить антенны на более мощные?
Нет. Антенны несъёмные, сторонние антенны не поддерживаются.
У всех камер будет управление ISO и диафрагмой?
Нет. Изменение параметров, спуск затвора, старт/стоп записи и Mirror Control зависят от модели камеры и подходящего управляющего кабеля.
