SKYPORT V2
Подключение нагрузки.
Основа для интеграции.
Стандартный адаптер для установки собственной полезной нагрузки и обмена данными с совместимым дроном. SKYPORT V2 используется в проектах Payload SDK; плоский и круглый кабельные комплекты решают разные задачи разводки внутри изделия.
Интерфейс Payload SDK
Механическое крепление.
И электрическое подключение.
SKYPORT V2 связывает совместимый дрон с полезной нагрузкой стороннего разработчика: фиксирует изделие на платформе и обеспечивает предусмотренные интерфейсом питание и коммуникацию. Это компонент интеграции, а не готовая камера или универсальный переходник для любой электроники.
Функции нагрузки определяются её аппаратной частью, программой и реализацией DJI Payload SDK. Перед выбором адаптера нужно знать модель дрона, порт, электрические требования, массу и способ управления. Физическая установка не подтверждает доступность каждой функции SDK на любой платформе.
Два кабельных варианта
Flat Ribbon.
И Round Ribbon.

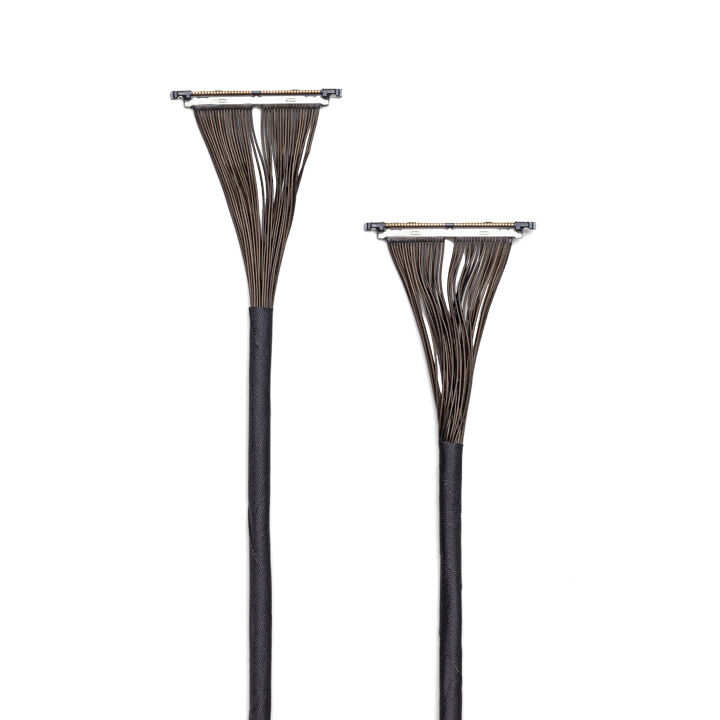

В официальном списке аксессуаров представлены Flat Ribbon Cable Connector Kit и Round Ribbon Cable Connector Kit. Плоский набор также называется Electronic Cable Kit, круглый — Coaxial Cable Kit. Разные названия в каталоге и старой документации не означают, что внутри лежат одинаковые кабели.
| Набор | Назначение | Официальный состав |
|---|---|---|
| Flat Ribbon / Electronic Cable Kit | Плоский кабельный интерфейс | 10 кабелей + 10 соединителей |
| Round Ribbon / Coaxial Cable Kit | Круглый кабельный интерфейс | 10 кабелей + 10 соединителей |
Состав указан по карточкам DJI Store для этих наборов. Наличие самого адаптера SKYPORT V2 из этого состава не следует: его и другие платы нужно проверять отдельными позициями. Для заказа важны тип соединителя и точная версия комплекта.
Разводка подключения
Port 1 или Port 2.
Один вариант за раз.
В документации Payload SDK SKYPORT V2 имеет плоский и круглый кабельные порты. Port 1 соединяется плоским кабелем с J3 платы PSDK Adapter Board, Port 2 — круглым кабелем с J2. Одновременно использовать оба порта нельзя: разработчик выбирает один вариант подключения.
При соединении указанным кабелем необходимо соблюдать ориентацию: красный провод должен соответствовать точечной метке. Это электрическое требование, а не косметическая особенность монтажа. Схему, распиновку и режим питания проверяют по документации своей ревизии до подачи напряжения.
Платформа и версия
Проверяйте поколение.
И схему носителя.
Документация Payload SDK рассматривает SKYPORT V2 в контексте подвесного интерфейса соответствующих платформ, включая Matrice 350 RTK. Для проекта на Matrice 300 RTK или другой платформе требуется отдельная проверка поддерживаемого оборудования и функций SDK.
Matrice 400 использует E-Port V2 и решения SKYPORT V3 в соответствующих схемах. Похожее название SKYPORT не делает версии V2 и V3 взаимозаменяемыми. Кабель к SKYPORT V2 не следует выбирать как автоматическую замену кабелю E-Port V2 или SKYPORT V3.
До закупки зафиксируйте в спецификации проекта модель дрона, адаптер, тип кабеля, плату подключения, питание и используемую версию SDK. Затем проверьте прототип на стенде и на носителе. Это помогает отделить проблему соединения от поведения самой нагрузки.
Основные параметры
Характеристики и ограничения
| Назначение | Интеграция полезной нагрузки через Payload SDK |
|---|---|
| Кабельные варианты | Flat Ribbon и Round Ribbon |
| Port 1 | Плоский кабель к J3 PSDK Adapter Board |
| Port 2 | Круглый кабель к J2 PSDK Adapter Board |
| Одновременное использование | Только один из двух портов |
| Flat Ribbon Cable Kit | 10 кабелей и 10 соединителей по карточке DJI |
| Round Ribbon Cable Kit | 10 кабелей и 10 соединителей по карточке DJI |
| Совместимость | По платформе, адаптеру и версии SDK; не универсальная |
Подбор оборудования
Оборудование.
И совместимый комплект.
SKYPORT V2 Electronic Cable Kit
Состав и назначение позиции уточняйте в карточке и при заказе.
Посмотреть комплект →В каталоге есть SKYPORT V2 Electronic Cable Kit — плоский кабельный комплект. Для круглого варианта и самого адаптера уточните доступность отдельно. Передайте модель носителя, обозначение платы и тип соединителя: по одному названию SKYPORT нельзя подобрать всю электрическую схему.
Перед покупкой
Ответы на частые вопросы
Кабельный набор содержит SKYPORT V2?
В указанном составе наборов перечислены кабели и соединители. Сам адаптер нужно проверять отдельно.
Можно подключить оба кабельных порта?
Нет. Документация разрешает использовать Port 1 или Port 2, но не оба одновременно.
Flat и Round взаимозаменяемы?
Они предназначены для разных портов и соединителей. Выбор определяется разводкой конкретной нагрузки.
Это готовое решение для камеры?
Нет. Нужны сама нагрузка, подходящее питание и реализация Payload SDK.
Подойдёт вместо SKYPORT V3?
Такую совместимость нельзя предполагать. Проверяйте схему платформы и поколение интерфейса.
