DJI Enterprise · полезная нагрузка

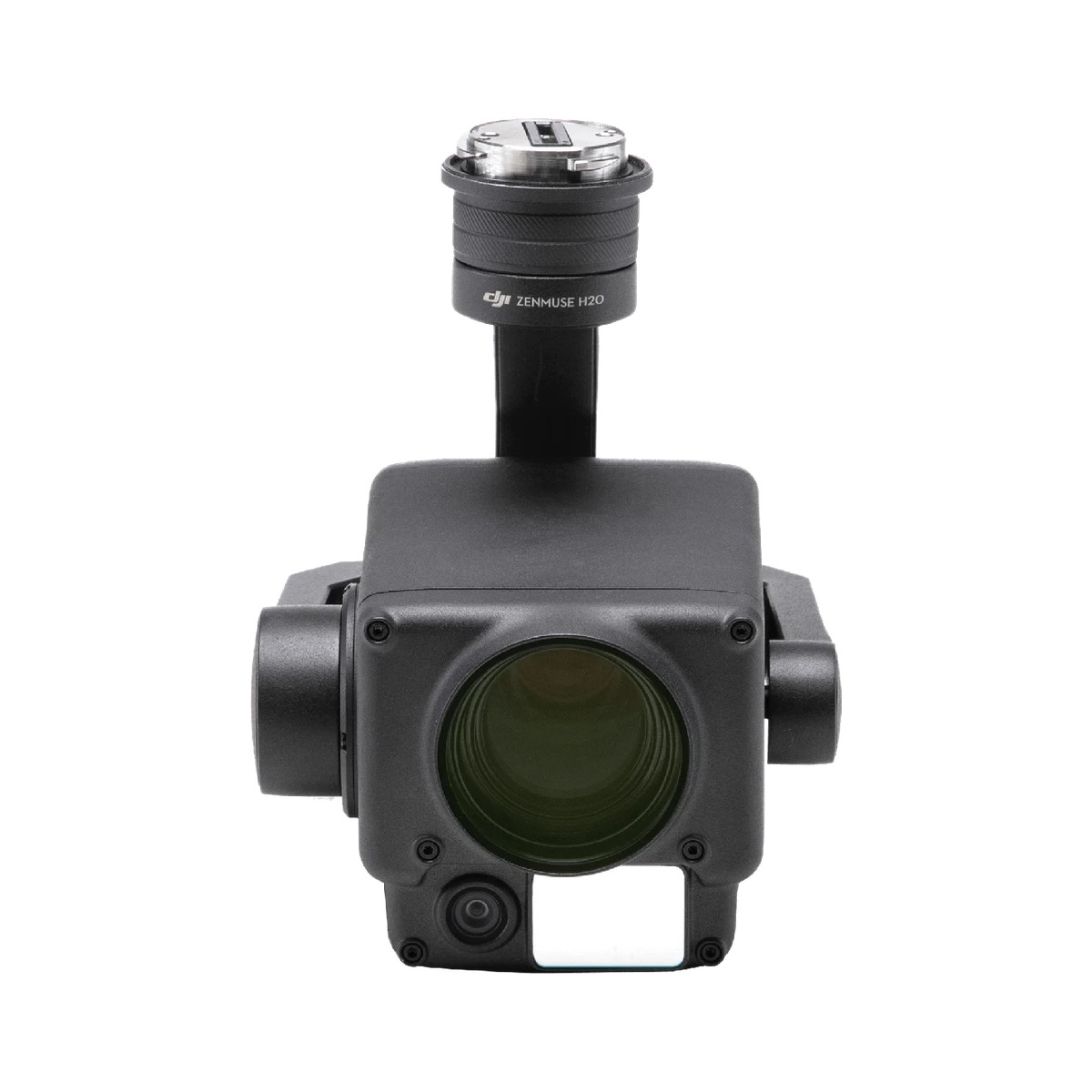

DJI Zenmuse H20 Series
Общий план.
Деталь и расстояние.
Серия съёмочных нагрузок для промышленных дронов: H20 объединяет зум-камеру, широкоугольную камеру и лазерный дальномер. H20T добавляет радиометрический тепловизор для сравнения видимой и тепловой картины объекта.
Видеоматериал DJI
Оборудование в деталях
Короткий видеоматериал производителя. Камеры, аксессуары и сервисы могут приобретаться отдельно.
H20 и H20T
Три сенсора.
Или четыре с тепловизором.
Zenmuse H20 включает широкоугольную камеру 12 Мп, камеру с зумом 20 Мп и лазерный дальномер. Такая конфигурация позволяет сначала оценить объект целиком, затем перейти к отдельному элементу и измерить расстояние до поверхности.
Zenmuse H20T сохраняет эти возможности и добавляет радиометрический тепловизор. Он нужен, если помимо внешнего вида требуется сравнивать температуру участков и сохранять термограммы для последующего анализа.
Выбор версии стоит делать по требуемым данным. Если тепловизионное обследование входит в задачу, обычный H20 не заменит H20T. Это разные съёмочные блоки, а не включаемый программной настройкой режим.
Зум и общий план
Оценить окружение.
Рассмотреть нужную область.
Зум-камера оснащена CMOS 1/1,7″ на 20 Мп. Максимальный размер фотографии — 5184 × 3888, видео — до 4K/30. Производитель указывает 23× hybrid optical zoom и максимальное увеличение 200×. Эти два значения не означают одинаковый оптический режим: предельное увеличение использует цифровую обработку.
Широкоугольная камера CMOS 1/2,3″ на 12 Мп имеет эквивалентное фокусное расстояние 24 мм и диагональное поле зрения 82,9°. Её видео ограничено Full HD/30; переносить 4K зум-камеры на широкий канал неправильно.
При сильном увеличении меняется минимальная дистанция фокусировки. Согласно FAQ, на масштабе выше 14,2× требуется не менее 8 м до объекта. Слишком близкий элемент не станет резким от одного дальнейшего увеличения. Сначала проверьте дистанцию и фокус.
Лазер и точки интереса
Расстояние до поверхности.
Координаты для рабочего задания.
Лазерный дальномер работает в диапазоне 3–1200 м. Заявленная точность — ±(0,2 м + D × 0,15%), где D — расстояние до вертикальной поверхности. Максимальная дальность относится к тестовой поверхности не менее 12 м в диаметре с отражением 20%.¹
Дым, дождь, снег и пыль сокращают дальность и могут ухудшать показания. Стекло и отражающие поверхности способны возвращать сигнал от другой области; важно понимать, какую поверхность фактически измеряет прибор.
Функция PinPoint связывает выбранную точку с данными платформы. Это удобно для передачи ориентира команде, но точку интереса нельзя автоматически считать результатом геодезического измерения с гарантированной точностью.
Тепловизор H20T
Тепловые различия.
Материал для дальнейшего анализа.
Собственное разрешение теплового сенсора H20T — 640 × 512, частота — 30 кадров/с. Поддерживаются точечное и площадное измерение, температурные предупреждения, палитры и изотермы. Цифровое увеличение 1×/2×/4×/8× не повышает разрешение сенсора.
В режиме высокого усиления диапазон сцены составляет −40…150 °C, низкого усиления — −40…550 °C. Это диапазоны измеряемой сцены, а не температура окружающей среды, при которой допускается измерять.
FAQ указывает точность ±2 °C или ±2% — большее значение — при лабораторном измерении чёрного тела с 5 м и температуре окружающей среды 25 °C без ветра. Это условие нельзя переносить на любой металл, расстояние и погоду. На показания влияют излучательная способность и отражённая температура.²
R-JPEG и отчёт
Сохранить изображение.
Сохранить температурные данные.
H20T записывает радиометрические фотографии R-JPEG с температурной информацией. В совместимом DJI Thermal Analysis Tool можно выполнять измерения и менять параметры анализа, включая излучательную способность и отражённую температуру.
Цветной скриншот тепловой палитры и исходная термограмма — разные материалы. Для отчёта, который будет анализировать специалист, заранее согласуйте передачу исходных файлов, видимого изображения, дистанции и условий съёмки.
Тепловое отличие помогает выделить область для проверки. Оно не устанавливает причину неисправности само по себе: отражения, материал, нагрузка на оборудование и ракурс могут влиять на картину. Результат сопоставляют с условиями на объекте.
Съёмка и повторная инспекция
Один объект.
Несколько способов проверки.
High-Res Grid Photo позволяет выделить область на общем плане и получить серию детальных 20-мегапиксельных кадров зум-камерой. Обзорный снимок помогает понять, к какой части объекта относится каждая деталь.
AI Spot-Check предназначен для повторной съёмки заранее отмеченного объекта в автоматическом задании. Для сопоставимости важны не только кадрирование, но и освещение, дистанция и условия работы самого оборудования.
Переключение широкого, зум- и теплового каналов помогает сохранять контекст. Наличие определённых автоматических режимов зависит от дрона, приложения и прошивки; состав рабочего процесса стоит проверить на конкретной системе.

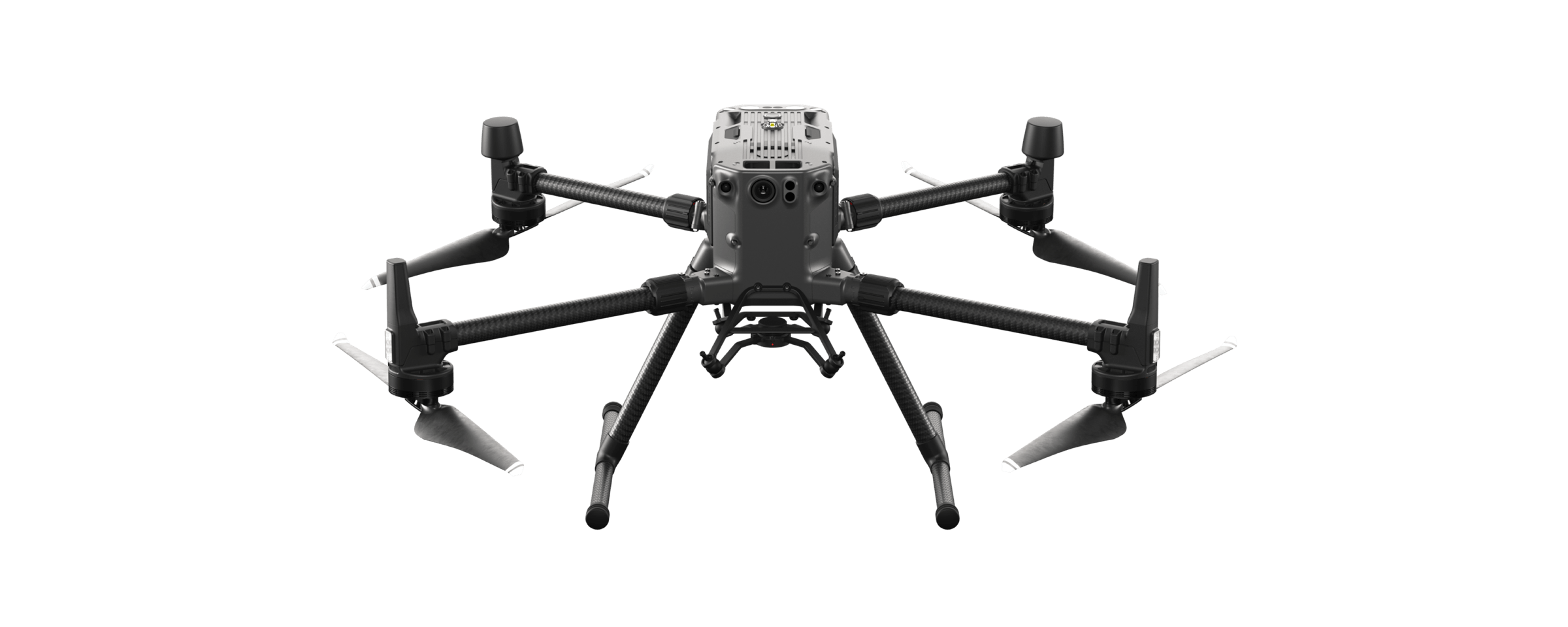

Совместимость и защита
Нагрузка для Matrice.
Проверьте платформу и порт.
Историческая спецификация H20 указывает Matrice 300 RTK; актуальная спецификация Matrice 350 RTK также перечисляет H20 и H20T среди поддерживаемых нагрузок. Для работы обновляют совместимые прошивки дрона, пульта и камеры.
Не следует выводить совместимость с Matrice 400 из одного внешне похожего разъёма. Перед подбором уточняют конкретную платформу, порт подвеса, доступные режимы приложения и сочетание с другими нагрузками.
H20 весит 678 ± 5 г, H20T — 828 ± 5 г. Для корпуса заявлен IP44 и работа при −20…50 °C; температурные измерения доступны при окружающей температуре −10…50 °C.³ Перед установкой соединение должно оставаться сухим, крышка карты памяти — закрытой.
Подготовка материалов
Карта памяти.
Пробные кадры перед заданием.
Для хранения используются microSD до 128 ГБ с требуемым классом UHS-I Speed Grade 3. Форматирование и свободное место проверяют до вылета, а карту извлекают по процедуре производителя после окончания записи.
Перед основным заданием полезно проверить фокус зум-камеры, работу дальномера на выбранном типе поверхности и формат сохранения термограмм. Эти короткие проверки уменьшают вероятность вернуться с красивой картинкой без нужных измерительных данных.
В состав системы также входят лётная платформа, пульт, аккумуляторы и ПО анализа. Их наличие не следует автоматически из названия нагрузки. На странице заказа уточняйте модель H20/H20T и точный состав поставки.
Главное в цифрах
Характеристики
| Модели | H20: 3 сенсора; H20T: 4 сенсора с тепловизором |
|---|---|
| Зум-камера | 20 Мп, CMOS 1/1,7″; фото 5184 × 3888; до 4K/30 |
| Широкоугольная камера | 12 Мп, CMOS 1/2,3″; экв. 24 мм; Full HD/30 |
| Увеличение | 23× hybrid optical zoom; максимальное 200× |
| Тепловизор H20T | 640 × 512; 30 кадров/с; R-JPEG |
| Температурные диапазоны сцены | −40…150 °C high gain; −40…550 °C low gain |
| Дальномер | 3–1200 м; ±(0,2 м + D × 0,15%)¹ |
| Масса | H20: 678 ± 5 г; H20T: 828 ± 5 г |
| Совместимые платформы | Matrice 300 RTK; Matrice 350 RTK по спецификации дрона |
| Защита / температура | IP44; −20…50 °C; измерения при −10…50 °C³ |
| Хранение | microSD до 128 ГБ, UHS-I Speed Grade 3 |
Подбор под задачу
Комплект для вашей работы
Zenmuse H20
Состав комплекта, условия DJI Care Enterprise, наличие и цену уточняйте в карточке.
Перейти к товару →Проверьте число батарей, зарядное оборудование, пульт, карты памяти и программные лицензии. Сервис DJI Care Enterprise действует на условиях конкретного комплекта и региона.
Вопросы перед выбором
У H20 есть тепловизор?
Нет. Тепловой канал есть у H20T. Обычный H20 сочетает широкий угол, зум и дальномер.
Все камеры снимают 4K?
Нет. До 4K/30 поддерживает зум-камера; широкий канал записывает Full HD/30, тепловой — 640 × 512 при 30 кадрах/с.
200× является оптическим зумом?
Нет. Максимальный масштаб включает цифровую обработку. DJI отдельно выделяет 23× hybrid optical zoom.
Почему близкая деталь не фокусируется на большом увеличении?
Минимальная дистанция зависит от масштаба. Выше 14,2× FAQ указывает минимум 8 м.
Скриншота термограммы достаточно для анализа?
Для полноценного температурного анализа нужны исходные R-JPEG, а также условия и параметры съёмки.
Подходит ли нагрузка к Matrice 350?
Актуальная спецификация Matrice 350 RTK перечисляет H20 и H20T. Проверяют совместимые прошивки и конфигурацию подвесов.
IP44 соответствует защите дрона IP55?
Нет. У каждого компонента собственная степень защиты. Ограничения камеры и платформы учитывают совместно.
