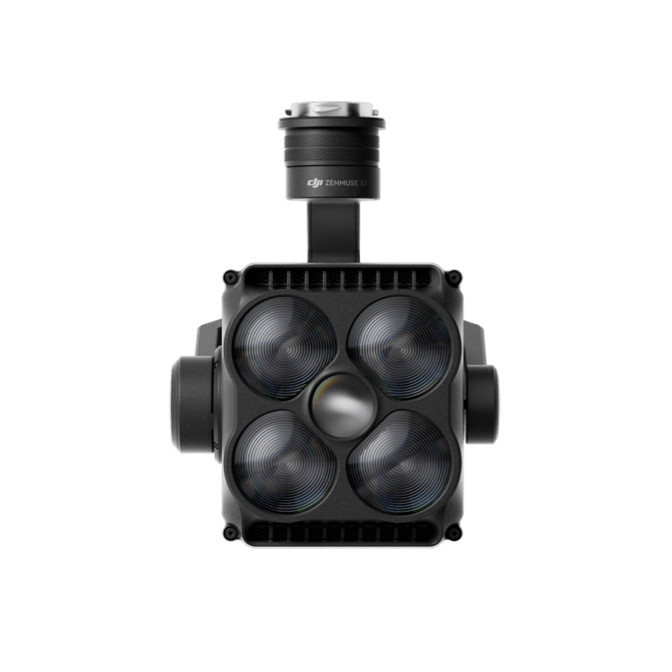

Управляемый прожектор DJI Enterprise
DJI Zenmuse S1
Осветить участок.
Увидеть детали.
Стабилизированный прожектор для Matrice 400, Matrice 350 RTK и Matrice 300 RTK. Три световых режима, LEP-технология и управление из DJI Pilot 2 помогают работать с объектом после наступления темноты.
Свет для конкретной задачи
От поиска участка
к наблюдению детали.
Zenmuse S1 добавляет промышленному дрону управляемый источник видимого света. Он помогает подсветить найденный камерой объект, обследовать тёмную поверхность или обозначить место работы для наземной группы. Стабилизированный подвес направляет луч независимо от положения корпуса в пределах допустимых углов.
Такой модуль полезен для ночных инспекций, поиска на открытой местности, обследования водных объектов и поддержки аварийных работ. Сначала оператору нужен общий контекст, затем освещение выбранной зоны. Поэтому у S1 есть широкий ближний свет, узкий дальний и их совместная работа: режим выбирается по расстоянию и ракурсу камеры.
Прожектор дополняет камеру, но сам не записывает изображение и не измеряет температуру. Для распознавания деталей нужна соответствующая камера, а для тепловых аномалий — тепловизор. В готовом комплекте эти задачи распределяют между нагрузками, учитывая массу каждого устройства и возможности подвесов дрона.
Короткая демонстрация DJI
Возможности
в рабочем сценарии.
Видеоматериал DJI. Платформа и аксессуары на кадрах могут приобретаться отдельно.

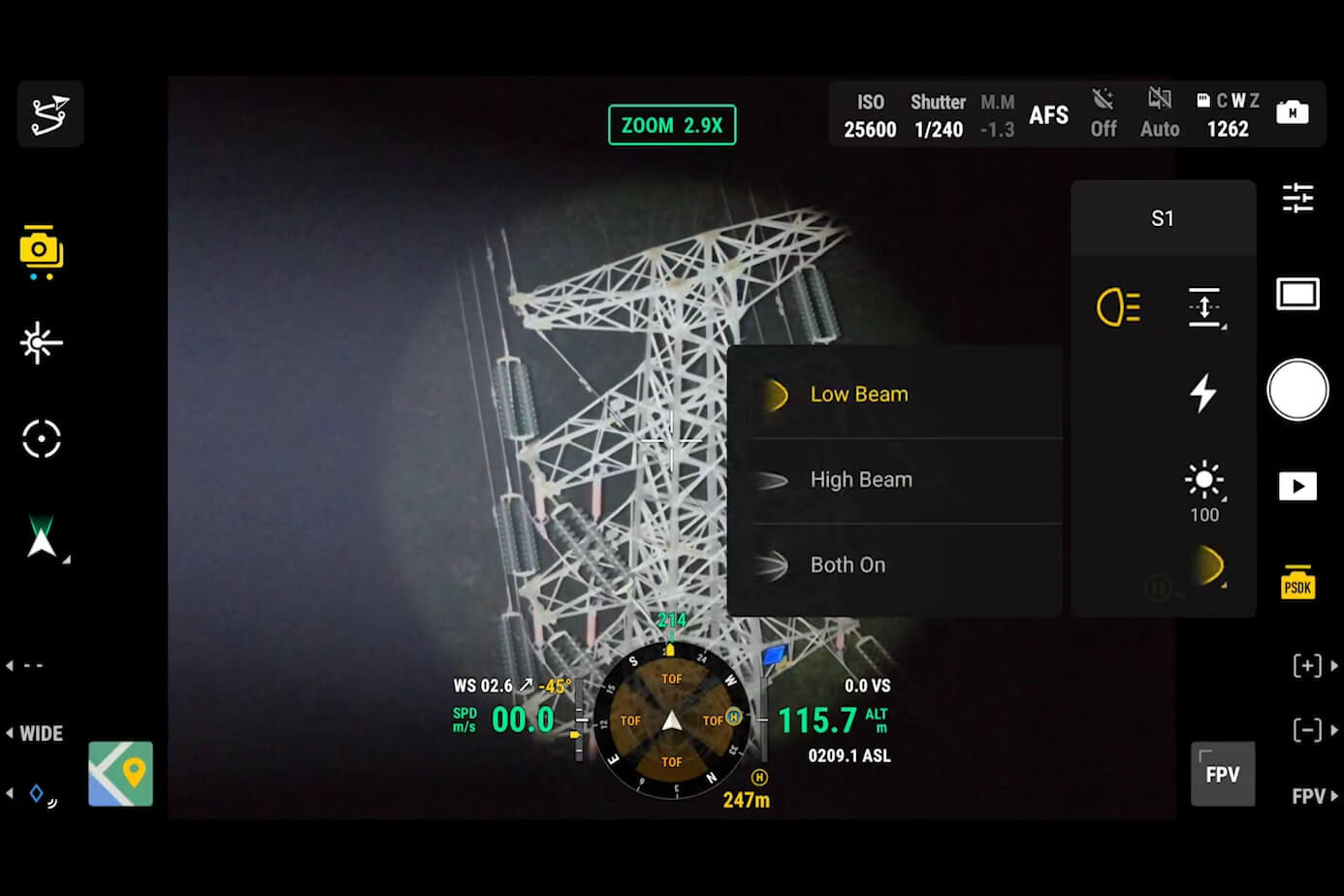

Три световых режима
Шире — для обзора.
Уже — для дистанции.
Low Beam создаёт поле освещения около 15°. Это вариант для сравнительно близкого участка, когда нужно видеть окружение цели. В материалах DJI для него приводится дистанция до 150 м; соответствие полю зрения камер H20/H30 указано при увеличении от 5×. Геометрия луча не означает, что вся его площадь будет одинаково яркой.
High Beam использует LEP — возбуждение люминофора лазером — и формирует узкий луч около 4°. DJI указывает дистанцию до 300 м и соответствие камерам H20/H30 при увеличении от 15×. Режим помогает сосредоточить свет на удалённой детали, когда освещать большой участок не требуется.
Both On включает оба источника. Он сохраняет широкое поле ближнего света и увеличивает центральную освещённость. Заявленная эффективная дистанция достигает 500 м в испытании при +25 °C; влажность, погода, отражающие свойства объекта и условия наблюдения меняют результат. Это не обещание одинакового изображения на любом расстоянии.¹
Освещённость зависит от платформы
40 лк или 35 лк?
Уточните дрон и режим.
В Both On максимальная центральная освещённость на дистанции 100 м составляет 40 лк при установке на Matrice 400 и 35 лк на Matrice 350 RTK или Matrice 300 RTK. Эти значения измерены в лаборатории при +25 °C с прожектором на аппарате. Пиковую освещённость в центре нельзя распространять на всю площадь пятна.
На тех же 100 м ближний свет даёт 20 лк на Matrice 400 или 13 лк на M350/M300. Для дальнего режима указаны 30 лк. В спецификациях угол приведён по уровню 10% относительной освещённости: 15 ±1° для Low Beam и Both On, 4 ±0,5° для High Beam. Разница в углах объясняет, почему широкий обзор и яркая небольшая зона требуют разных настроек.
При сравнении оборудования полезнее оценивать кадр с вашей камерой и нужной выдержкой. На результат влияют фон, отражение поверхности, угол падения света, дистанция и увеличение. Для влажной среды особенно важен пробный вылет: видимость луча в воздухе и читаемость самого объекта могут отличаться.
Управление и синхронизация
Держать луч
в направлении камеры.
Из DJI Pilot 2 доступны включение, регулировка яркости и переключение режимов; функции можно назначать на кнопки пульта. Подвес поддерживает Follow, Free и возврат в центральное положение. Управляемый наклон составляет от −120 до +60°, поворот — ±320°. Это именно рабочие пределы управления; механические границы конструкции шире.
Прожектор синхронизируется с другими нагрузками на подвесе. При использовании Zenmuse H30 Series на Matrice 400 предусмотрено интеллектуальное совмещение светового луча с направлением камеры. Кроме того, Matrice 400 поддерживает синхронное управление двумя установленными S1. Эти возможности не следует автоматически переносить на любую камеру и любую платформу.
Для привлечения внимания есть стробоскоп 5 Гц. Такой режим подходит для краткого обозначения позиции или сигнала группе. При обычном наблюдении выбирают постоянный свет и минимальную достаточную яркость, чтобы получить читаемый кадр и не расходовать питание без необходимости.
Совместимость и установка
Три платформы.
Правильный пульт и прошивка.
S1 совместим с DJI Matrice 400, Matrice 350 RTK и Matrice 300 RTK. Для Matrice 350 RTK и Matrice 300 RTK единственный совместимый пульт — DJI RC Plus. Перед использованием DJI требует обновить прошивки аппарата и пульта до актуальных версий. Наличие подходящего разъёма само по себе не заменяет проверку программной совместимости.
Съёмное крепление DJI SKYPORT позволяет устанавливать модуль на разъёмы подвеса поддерживаемых платформ. Конкретное сочетание камеры, прожектора и дополнительных устройств проверяют по схеме подвесов и допустимой общей нагрузке дрона. После монтажа важно убедиться, что луч не перекрывается другим оборудованием и нужный угол доступен без упора.
Номинальная мощность S1 составляет 120 Вт на Matrice 400 и 68 Вт на M350/M300. Потребление зависит от режима: для High Beam DJI приводит 24 Вт на M400 и 17 Вт на M350 при статическом подвесе в лабораторном испытании. Это не постоянное потребление во всех режимах и не готовый расчёт времени полёта.
Защита и обслуживание
IP54 и −20…+40 °C.
Готовить к работе и хранению.
Модуль имеет рейтинг IP54, полученный в контролируемых лабораторных условиях. Он может снижаться из-за износа и не означает возможность погружения. Рабочий диапазон S1 — от −20 до +40 °C, а допустимые условия всего комплекса определяются также дроном, камерой и аккумуляторами.
Встроены защиты от перегрева, превышения тока и мощности. На земле яркость автоматически ограничивается до 40%. Температура пластиковой контактной части корпуса в испытании при +25 °C не превышала 50 °C; это условный лабораторный показатель, а не гарантия температуры всех металлических деталей.
Для очистки линзы DJI рекомендует мягкую сухую чистую ткань, без щелочных средств и царапания покрытия. После влажной работы модуль следует просушить в проветриваемом месте. При перепаде температур возможно запотевание: хранение в сухом кейсе и осмотр оптики помогают подготовить оборудование к следующему вылету.
Параметры для сравнения
Характеристики Zenmuse S1
| Назначение | Стабилизированный прожектор, DJI SKYPORT |
|---|---|
| Совместимость | Matrice 400 / Matrice 350 RTK / Matrice 300 RTK |
| Масса / размеры | 760 ±10 г / 125 ×152 ×171 мм |
| Номинальная мощность | 120 Вт M400; 68 Вт M350/M300 |
| Центральная освещённость, Both On¹ | 40 лк на 100 м M400; 35 лк M350/M300 |
| Эффективная дистанция¹ | До 500 м, Both On |
| Угол поля | 15 ±1° Low Beam/Both On; 4 ±0,5° High Beam |
| Стабилизация | 3 оси; наклон −120…+60°, поворот ±320° |
| Температура / защита | −20…+40 °C / IP54² |
| Стробоскоп | 5 Гц |
Товар в каталоге
Подберите нагрузку.
Проверьте весь комплект.
В карточке Zenmuse S1 доступны актуальные цена и наличие. Перед заказом сообщите модель дрона, используемый пульт, камеру и расположение остальных нагрузок. Поможем проверить совместимость, питание и нужные возможности DJI Pilot 2.
Планируйте испытание с вашей платформой и реальной задачей: оно покажет результат точнее, чем сравнение одного максимального параметра. Состав поставки, сервисные условия и региональную доступность функций уточняйте у специалиста.
Ответы перед покупкой
Что стоит уточнить
Подходит ли S1 к Matrice 30 или Mavic?
Нет, в официальной совместимости перечислены Matrice 400, Matrice 350 RTK и Matrice 300 RTK. Для других платформ совместимость не заявлена.
Подойдёт старый пульт Matrice 300 RTK?
Для S1 на M300/M350 DJI указывает только DJI RC Plus. Аппарат и пульт необходимо обновить.
500 м — дальность во всех режимах?
Нет. До 500 м относится к Both On в заданных испытательных условиях. Для Low Beam и High Beam приводятся другие ориентиры.
40 лк доступны на M350?
В Both On на M350/M300 заявлено 35 лк на 100 м. 40 лк относится к Matrice 400.
Может S1 работать без камеры?
Прожектор управляет светом, но не создаёт изображение. Для наблюдения и оценки результата нужна соответствующая камера.
Можно ли поставить два S1?
Matrice 400 поддерживает синхронное управление двумя S1. Конфигурацию подвесов, массу и установку проверяют для полного комплекта.
