Профессиональный колёсный контроллер
DJI Master Wheels
Чувствуйте движение.
Создавайте траекторию.
Три колеса для управления поворотом, наклоном и креном совместимого подвеса. Настраивайте скорость, плавность и сопротивление под сцену — и ведите камеру движениями рук.
Классическое управление в цифровой системе
Движение начинается
с ваших рук.
Утяжелённые колёса из нержавеющей стали и оптические энкодеры передают небольшие повороты в команды подвесу. Оператор управляет темпом движения и композицией на отдельном рабочем месте.
Официальное видео DJI. Камера, стабилизатор, монитор и другие компоненты съёмочной схемы могут не входить в комплект контроллера.
Pan, Tilt и Roll
Три колеса.
Три направления движения.
Колёсные модули управляют осями совместимого подвеса. Каналы CH1, CH2 и CH3 назначаются в меню Wheels → Custom → Channel, поэтому схему можно настроить под привычки оператора.
Pan
Поворот камеры по горизонтали: панорама, сопровождение объекта и изменение направления взгляда в сцене.
Tilt
Наклон вверх и вниз: работа с высотой объекта, перевод внимания между планами и вертикальная композиция.
Roll
Крен камеры: контролируемое изменение горизонта для нужного визуального приёма. Диапазон зависит от подвеса.
Настройка под сцену и оператора
Скорость и плавность.
Сопротивление каждого колеса.
Каждый модуль имеет отдельные регуляторы скорости, плавности и демпфирования. Сопротивление колеса определяет ощущение при вращении, а параметры управления помогают подобрать реакцию подвеса.
Трёхпозиционный переключатель задаёт прямое или обратное направление; среднее положение отключает движение соответствующей оси. Текущие скорость и плавность видны на главном экране.
Если подвес не реагирует на малые повороты, DJI рекомендует уменьшить Dead Band и Smoothness. Перед дублем проверьте назначение каналов и направление всех осей.
Модульная конструкция
Разместите управление
там, где удобно.

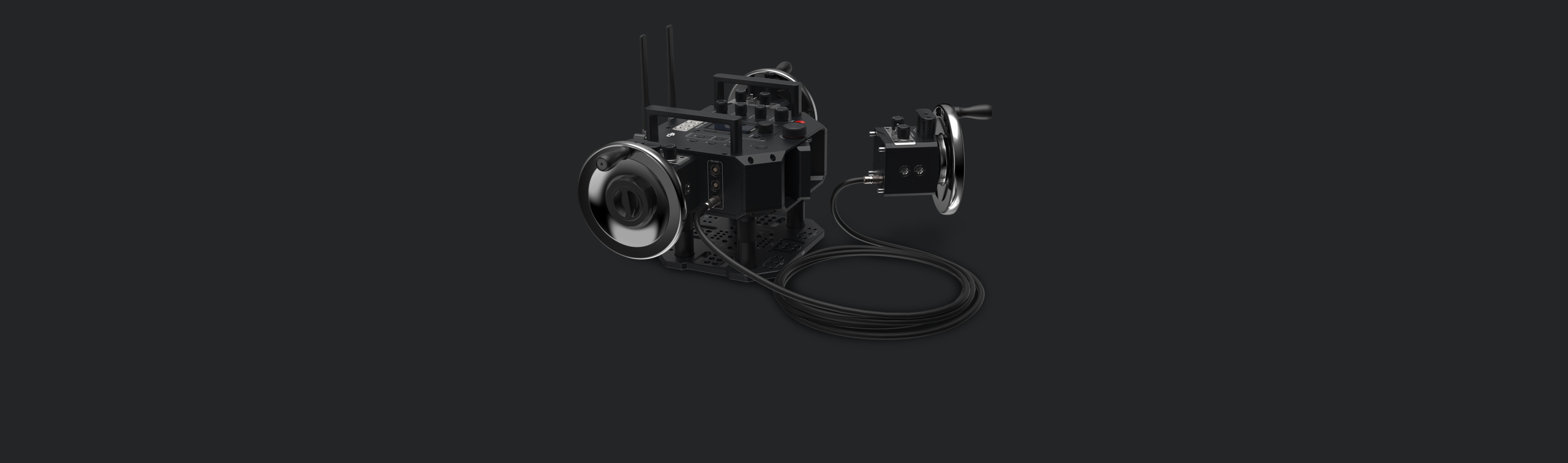

Угол между модулями можно менять для более удобного положения рук. Колёса и управляющие блоки снимаются с основания и соединяются с ним кабелями — это помогает организовать рабочее место в тесном пространстве, в том числе в автомобиле.
На консоли предусмотрены резьбовые точки 1/4″-20 и 3/8″-16 для дополнительного оборудования. В комплекте есть адаптер Mitchell для подходящей опоры.
Кабели разнесённых модулей, опора и крепления должны соответствовать схеме установки. Перестановку и сборку выполняйте по руководству, затем проверяйте фиксацию перед работой.
Проводное и беспроводное управление
Выберите линию связи
под условия площадки.
По радио
Штатная радиосистема использует диапазоны 2,4 и 5,8 ГГц. DJI заявляет дальность до 3 км в условиях без препятствий; реальные условия, помехи и допустимые частоты влияют на связь.²
По кабелю
Проводное управление полезно при сильных радиопомехах. В FAQ указан предел проводной линии до 30 м; нужны совместимый интерфейс и соответствующий кабель.
С выносом радиомодуля
Радиомодуль можно снять и разместить в более открытом месте. Это помогает, когда связь перекрывается стеной, элементами установки или другими препятствиями.
Для проводного соединения DJI указывает минимальную задержку управления 10 мс. Это характеристика команд управления, а не полная задержка изображения на мониторе.²
Подготовьте рабочее место
Связь и размещение.
Что проверить перед дублем.
Выберите способ подключения и расположение модулей. Подсказка помогает подготовить систему; совместимость конкретного подвеса и кабелей проверяется отдельно.
Проверьте приёмник и радиоканал.
Проверьте крепление основания.
Для изображения нужны отдельная видеосистема и монитор.
Совместимость и мониторинг
Управление подвесом
и просмотр кадра.
Ronin 2 и Ronin-S
На странице DJI указана работа через комплектный приёмник с Ronin 2 и Ronin-S, а также сторонними подвесами через S-BUS. Для конкретной модели нужны подходящие кабели; управление Ronin-S относится к движению подвеса.
Ronin 4D
Удалённое управление строится через соответствующий High-Bright Remote Monitor, управляющий кабель и плату расширения. Эти компоненты подбираются отдельно и не входят в набор Master Wheels.
SDR Transmission 2
Система поддерживает Master Wheels в совместимых конфигурациях Ronin. Требуется специальный Gimbal Control Cable USB-C — 4-pin; трансиверы и нужные кабели приобретаются отдельно.
Master Wheels сам по себе не передаёт видеокартинку и не содержит экрана для просмотра кадра. Наличие беспроводного приёмника в наборе не означает наличие видеопередатчика и видеомонитора.
Motion Control и питание
Повторяйте движение.
Планируйте рабочий день.
Запись движения
Motion Control позволяет записать движение и воспроизвести его в поддерживаемой конфигурации. Повтор движения подвеса не означает автоматического повтора перемещения всей камеры по площадке.
TB50
Контроллер использует аккумуляторы TB50. В наборе 3-Axis на нашем сайте два аккумулятора и зарядный хаб. До 18 часов указаны при питании только Master Wheels от полностью заряженной батареи.¹
Внешнее питание
Через DC IN поддерживается источник 12–27 В. DC OUT — 14,4 В с током до 8 А. Подключённое оборудование влияет на энергопотребление и время работы.
Главное в цифрах
Характеристики Master Wheels
| Тип | Колёсный контроллер для совместимых подвесов |
|---|---|
| Версия на сайте | 3-Axis; три модуля |
| Оси | Pan / Tilt / Roll; назначение каналов в меню |
| Датчики | Оптические энкодеры высокого разрешения |
| Регулировки | Скорость, плавность, демпфирование, направление |
| Конструкция | Съёмные колёса и управляющие модули |
| Motion Control | Запись и повтор движения |
| Штатная радиосвязь | 2,4 / 5,8 ГГц; до 3 км в условиях испытаний² |
| Проводная линия | До 30 м по FAQ DJI² |
| Аккумулятор | TB50: 22,8 В; 4280 мА·ч; 97,58 Вт·ч |
| Автономность | До 18 ч при питании только контроллера¹ |
| Зарядка | Около 1,5 ч по данным DJI |
| DC IN | 12–27 В |
| DC OUT | 14,4 В / до 8 А |
| Рабочая температура | −20…50 °C |
| Температура зарядки | 5…45 °C |
| Крепление | Адаптер Mitchell; точки 1/4″-20 и 3/8″-16 для аксессуаров |
На нашем сайте
Master Wheels 3-Axis.
Три модуля управления.
DJI Master Wheels 3-Axis
Основные позиции набора:
- Контроллер с тремя колёсными модулями
- Два аккумулятора TB50 и зарядный хаб
- Беспроводной приёмник DJI и антенны
- Адаптер Mitchell
- Коммуникационные кабели, кабели питания и блок питания
Камера, подвес, монитор, штатив и специальные кабели для отдельных схем подключения приобретаются отдельно.
Посмотреть Master Wheels 3-Axis →Цена, наличие, гарантия, полный состав и количество аксессуаров указаны в карточке товара. Кабели питания монитора и видеолинка в наборе не означают наличие самих устройств.
Перед выбором
Это камера или стабилизатор?
Нет. Это контроллер движения совместимого подвеса. Камера и стабилизатор приобретаются отдельно.
Можно смотреть изображение на встроенном экране?
Экран консоли служит для состояния и настроек управления. Для просмотра кадра нужны отдельный монитор и соответствующая видеосистема.
Как поменять направление вращения?
У каждого модуля есть трёхпозиционный переключатель: прямое движение, обратное или отключение оси в среднем положении.
Как назначить колёса на оси?
В меню Wheels откройте Custom и Channel, затем задайте назначение CH1, CH2 и CH3. Перед съёмкой проверьте направление и реакцию подвеса.
Что делать при сильных радиопомехах?
DJI рекомендует проводное подключение. Если проблема связана с препятствием, радиомодуль можно вынести в более открытое место с подходящим кабелем.
Для проводного управления подходит любой кабель до 30 м?
Нет. Нужны совместимые интерфейс, распиновка и кабель. 30 м — заявленный предел линии, а не универсальное разрешение использовать любой провод.
18 часов — вместе с монитором и передатчиком?
Нет. Условие DJI — аккумулятор питает только Master Wheels. Дополнительные устройства увеличивают нагрузку и меняют время работы.
Можно разместить колёса отдельно от основания?
Да. Модули снимаются и соединяются с основанием кабелями. Это удобно для тесного рабочего места; сборку выполняйте по руководству.
Почему подвес не замечает небольшие повороты?
DJI рекомендует уменьшить Dead Band и Smoothness. Также проверьте назначение канала, направление и исправность соединения.
В приёмнике из комплекта уже есть видеосвязь?
Наличие приёмника для управления не означает передачу изображения. Мониторинг кадра организуется отдельной видеосистемой.
DJI Master Wheels
Ведите камеру.
Чувствуйте каждую ось.
Поможем проверить схему подключения и подобрать оборудование для рабочего места оператора.
